XBT 2
Übersicht
Mit der XBT 2 können Brandmeldezentralen nach DIN 14675, EN 54-21 und EN 50136 an das TAS-Link IV angebunden werden. Weiterhin besteht die Möglichkeit, statt einer BMZ eine THM 1 anzuschließen.
warning
Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

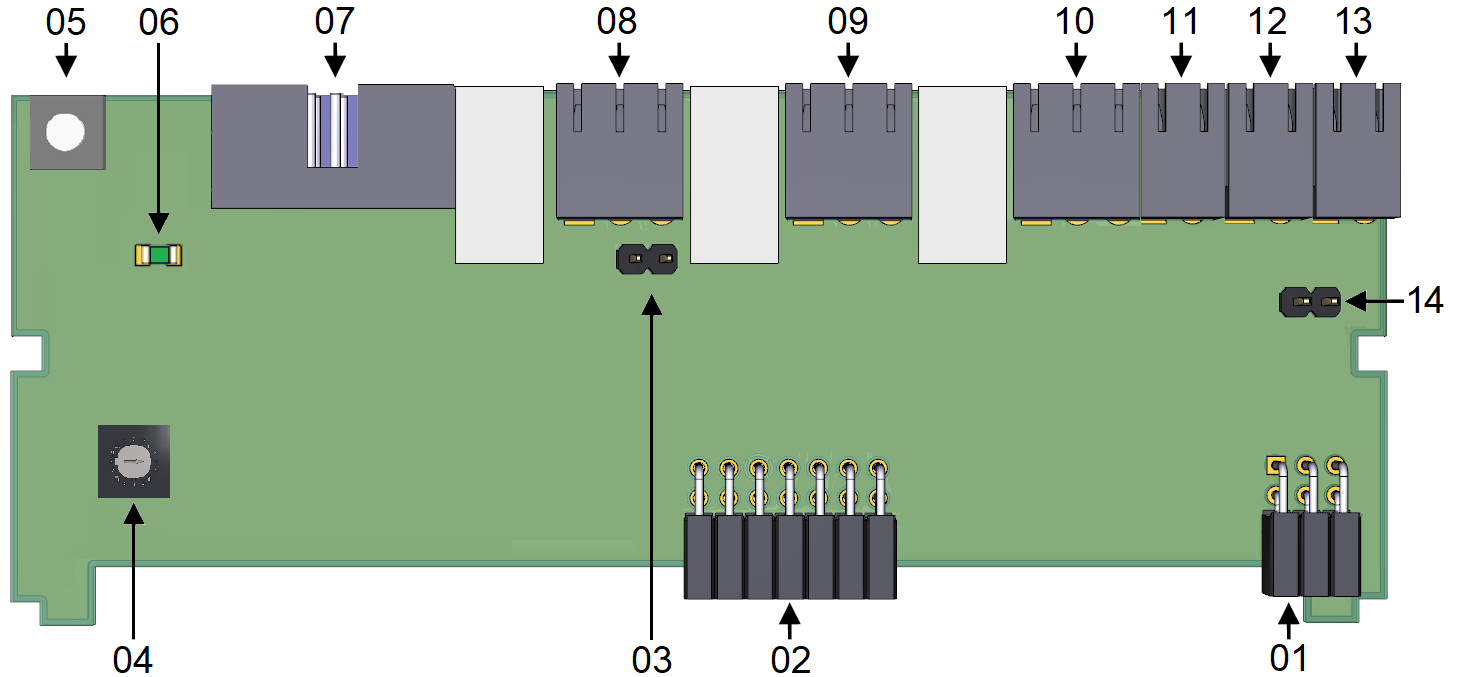

| Nummer | Funktion |
|---|---|
| 01 | 6 poliger Steckverbinder für Aufnahme auf TLV 1 |
| 02 | 10 poliger Steckverbinder für Aufnahme auf TLV 1 |
| 03 | Jumper J1, Potentialkopplung Rück- und Brandmeldeleitung |
| 04 | Adressierschalter |
| 05 | Pairing-Taster zur Initialisierung der Verbindung zur THM 1 |
| 06 | Status LED |
| 07 | Schnittstelle ESPA |
| 08 | Störausgang ST (max. 1 A 30 V) |
| 09 | Rückmeldeausgang R (max. 1 A 30 V) |
| 10 | Ausgang OUT1 (max. 1 A 30 V) |
| 11 | Schnittstelle, Anbindung THM 1 |
| 12 | Eingang IN1 |
| 13 | Brandmeldeeingang A/B |
| 14 | Jumper J2, optionale Prüfdiode |

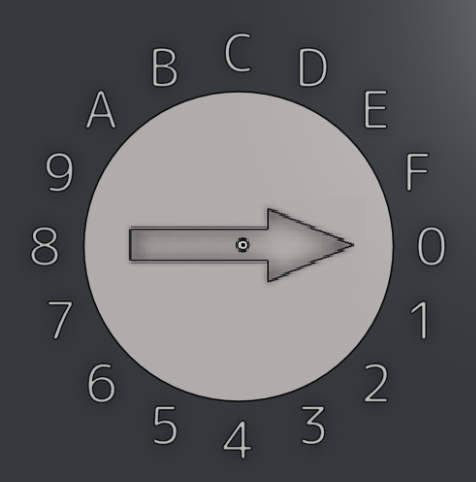

Adressierung

| Adresse | Stellung | Adresse | Stellung | |
|---|---|---|---|---|
| - | 0 | 08 | 8 | |
| 01 | 1 | 09 | 9 | |
| 02 | 2 | A | 10 | |
| 03 | 3 | B | 11 | |
| 04 | 4 | C | 12 | |
| 05 | 5 | D | 13 | |
| 06 | 6 | E | 14 | |
| 07 | 7 | F | 15 |
Installation
Die Erweiterungsbaugruppe XBT 1 wird auf einen der Steckplätze X3-X5 gesteckt.
LEDs
Status-LED
| LED | Zustand |
|---|---|
| Aus | Stromlos / Störung der Kommunikation mit TLV 1 |
| Blitzen | Kommunikation mit TLV 1 hergestellt |
| Blinken | Baugruppe im Pairing-Modus |
| An | Störung der Verbindung zur THM 1 |
Eingänge
Ausgänge
Anschaltbeispiele

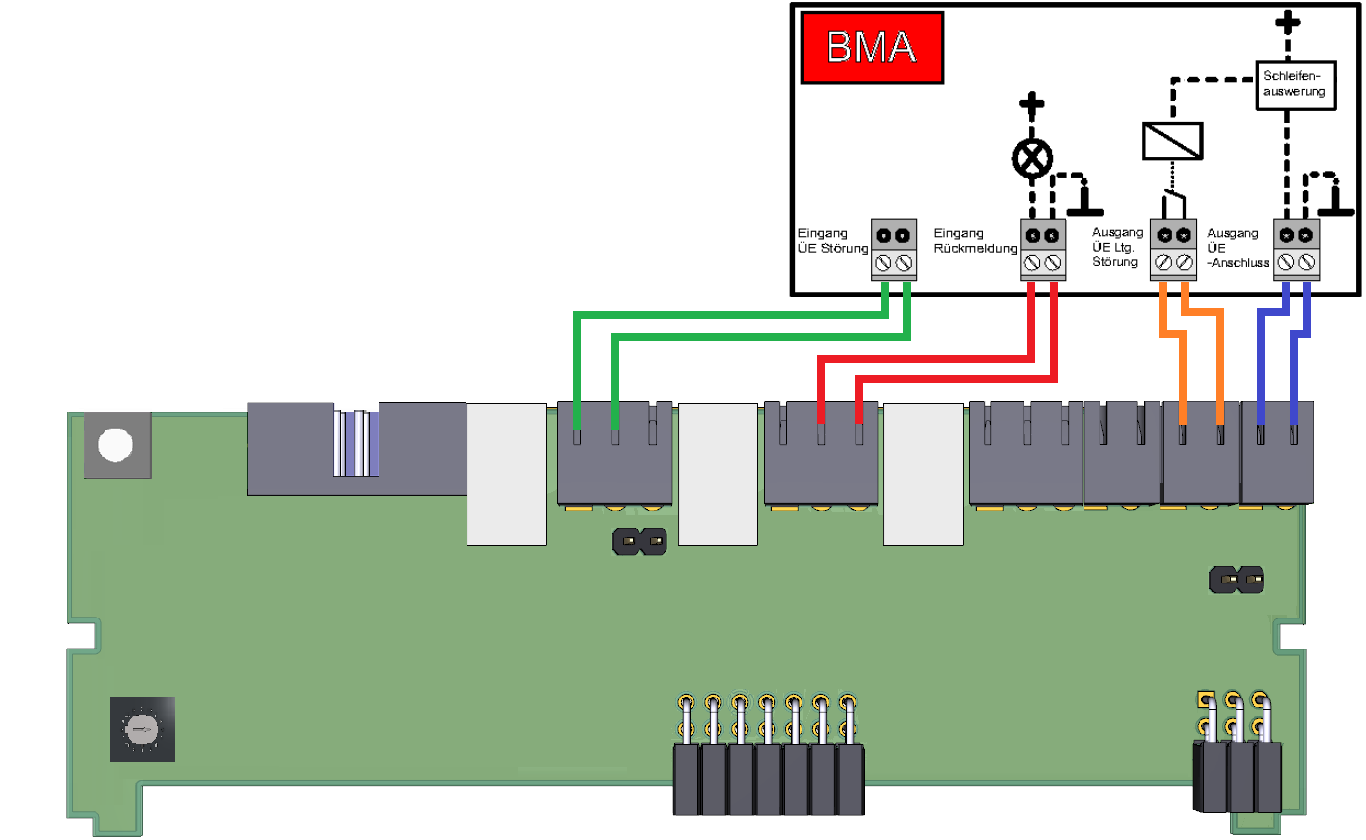

- BMA (getrenntes Potential)

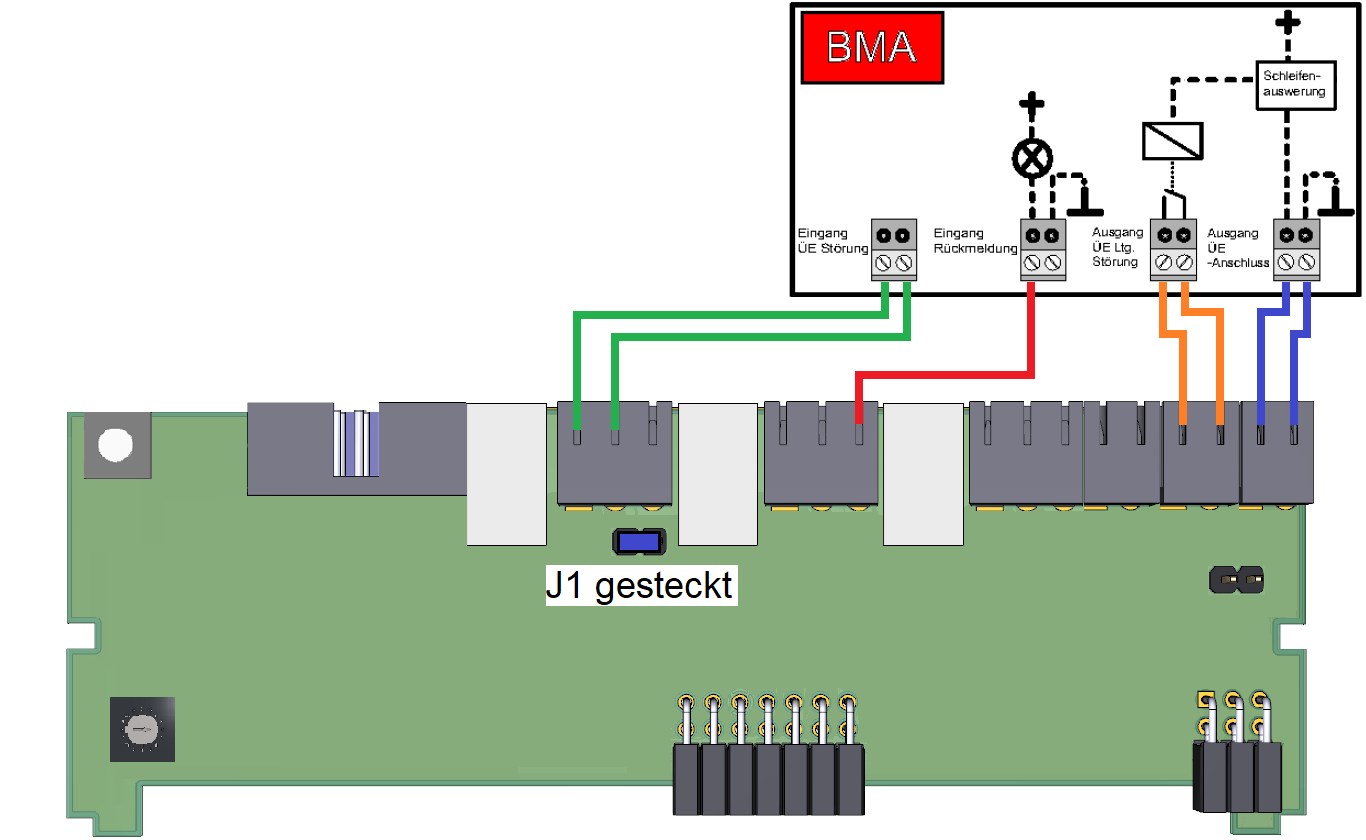

- BMA (gemeinsames Potential)


BMA (mit Prüfdiode)
Benötigt die BMA eine Diode zur Leitungsüberwachung, stecken Sie zusätzlich den Jumper J2.
warning
Beachten Sie die Polung des Brandmeldeeingangs A/B. Bei Verpolung kann die Prüfdiode unwiderbringlich zerstört werden.
info
Gemäß DIN 14675-1:2020-01 hat die BMZ das Vorhandensein eines 200–1000 Ω Ruhewiderstands zu prüfen.
Technische Daten
| Betriebsspannung | über Basisbaugruppe |
| Typische Leistungsaufnahme | 0,08 W |
| Max. Leistungsaufnahme | 0,09 W |
| Lastwiderstand a/b | 680 Ω |
| Max. Leitungslänge zur BMA | 50 m |
| Max. Leitungswiderstand zur BMA | 100 Ω |
| Max. Leitungslänge Eingang IN1 | 100 m |
| Max. Leitungslänge RS485 | 1000 m |
| A/B Überwachungsstrom | ≤ 10 mA |
| A/B Aktivierung | 8 V |
| Maße | 49 x 118 mm |
| Gewicht | ca. 60 g |
