XBT 1
Übersicht
Mit Hilfe der XBT 1 können Brandmeldezentralen nach DIN 14675, EN 54-21 und EN 50136 an das TAS-Link IV angebunden werden. Eine Anschaltung von Diodenmelder und Frequenzmeldern ist ebenfalls möglich.
warning
Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

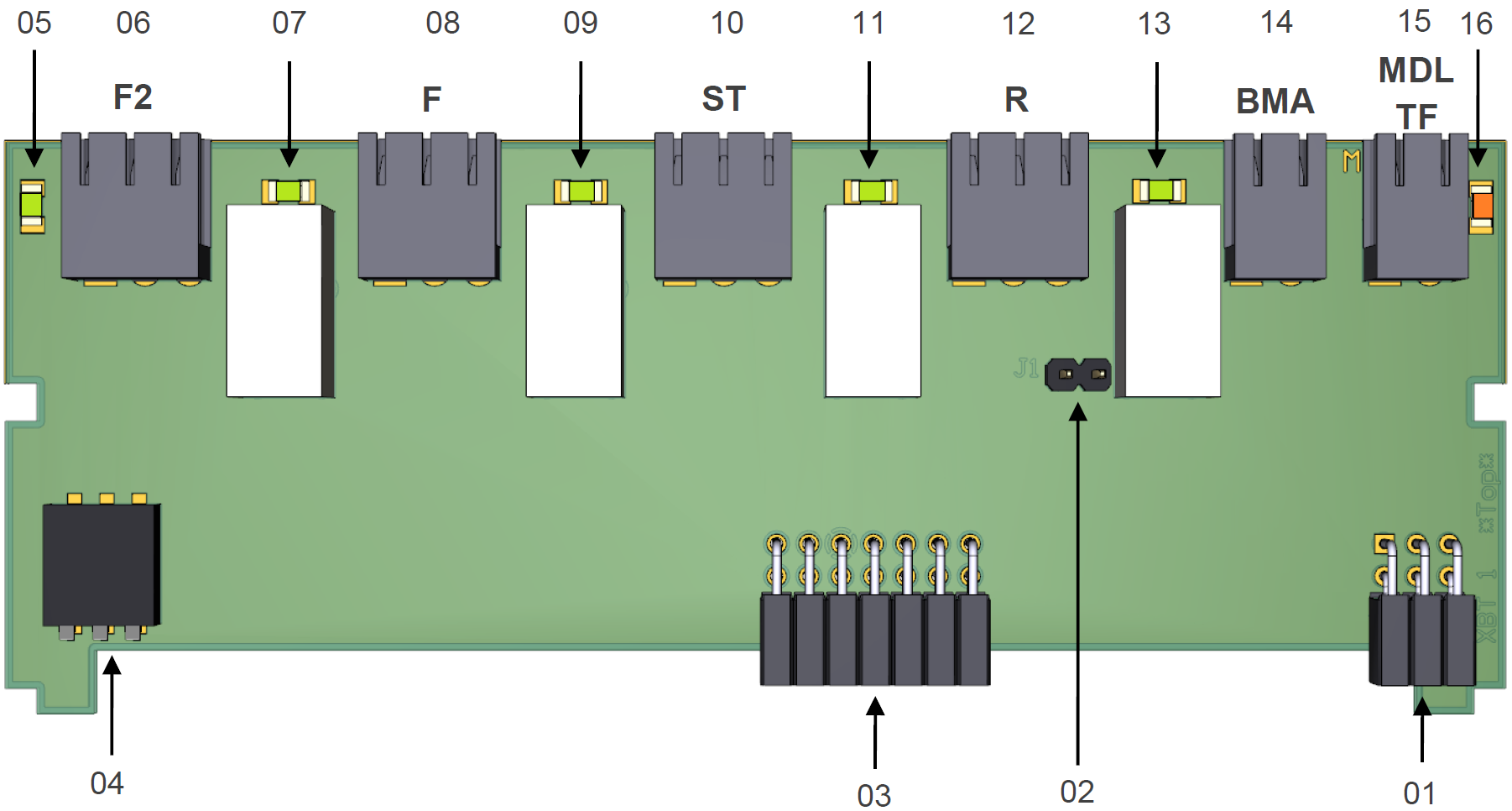

| Nummer | Funktion |
|---|---|
| 01 | 6 poliger Steckverbinder für Aufnahme auf TLV 1 |
| 02 | Jumper J1 für Potentialtrennung von Rückmelde- und Brandmeldeleitung |
| 03 | 10 poliger Steckverbinder für Aufnahme auf TLV 1 |
| 04 | Adressierschalter |
| 05 | Betriebs-LED 1 |
| 06 | Fernschaltausgang 2 (F2) (max. 1 A 30 V) |
| 07 | Status-LED F2 |
| 08 | Fernschaltausgang 1 (F) (max. 1 A 30 V) |
| 09 | Status-LED F |
| 10 | Störausgang (ST) (max. 1 A 30 V) |
| 11 | Status-LED ST |
| 12 | Rückmeldeleitung (R) (max. 1 A 30 V) |
| 13 | Status-LED R |
| 14 | Anschluss für Brandmeldedirektaufschaltung (12 V ± 15 % bei 500 Ω | 24 V ± 15 % bei 1 kΩ) |
| 15 | Anschluss für Dioden- und Frequenzmelder |
| 16 | Betriebs-LED 2 |

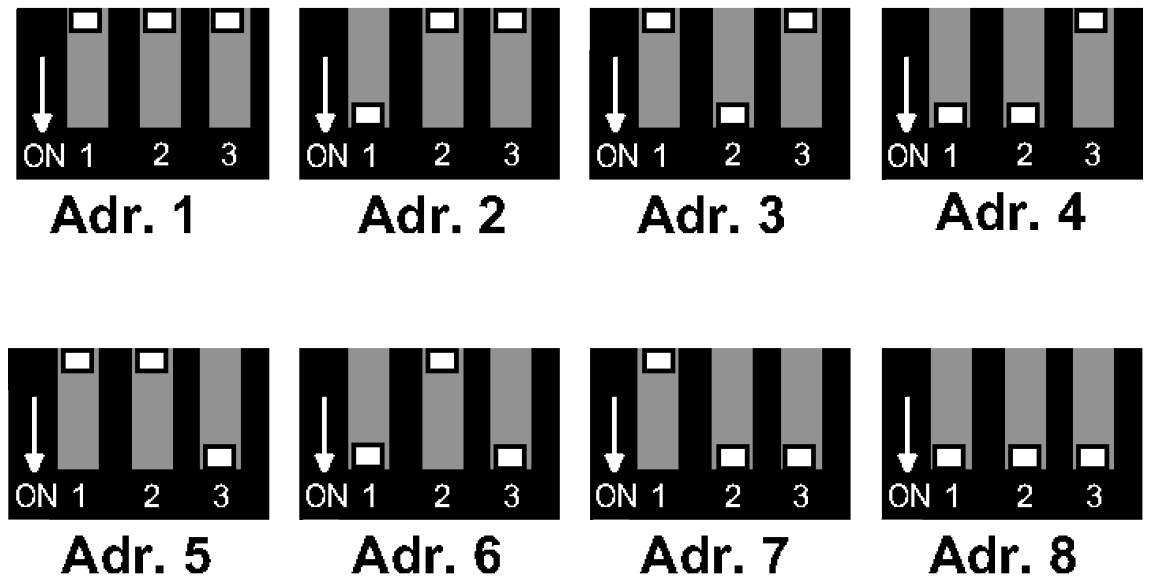

Adressierung
Installation

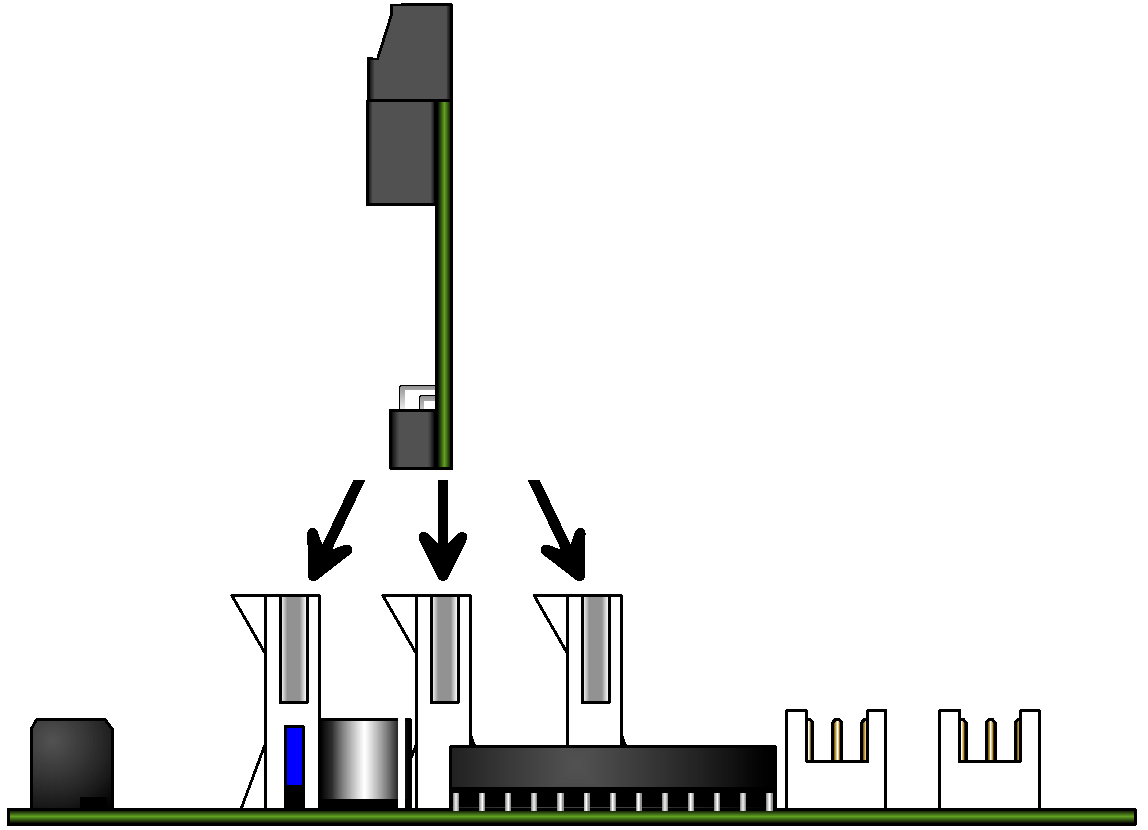

Die Erweiterungsbaugruppe XBT 1 wird auf einen der Steckplätze X3-X5 gesteckt.
