XKT 1
Übersicht
Mit dem Erweiterungsmodul XKT 1 wird das das TAS-Link IV um 8 weitere Ein- und 2 weitere Ausgänge erweitert.
warning
Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

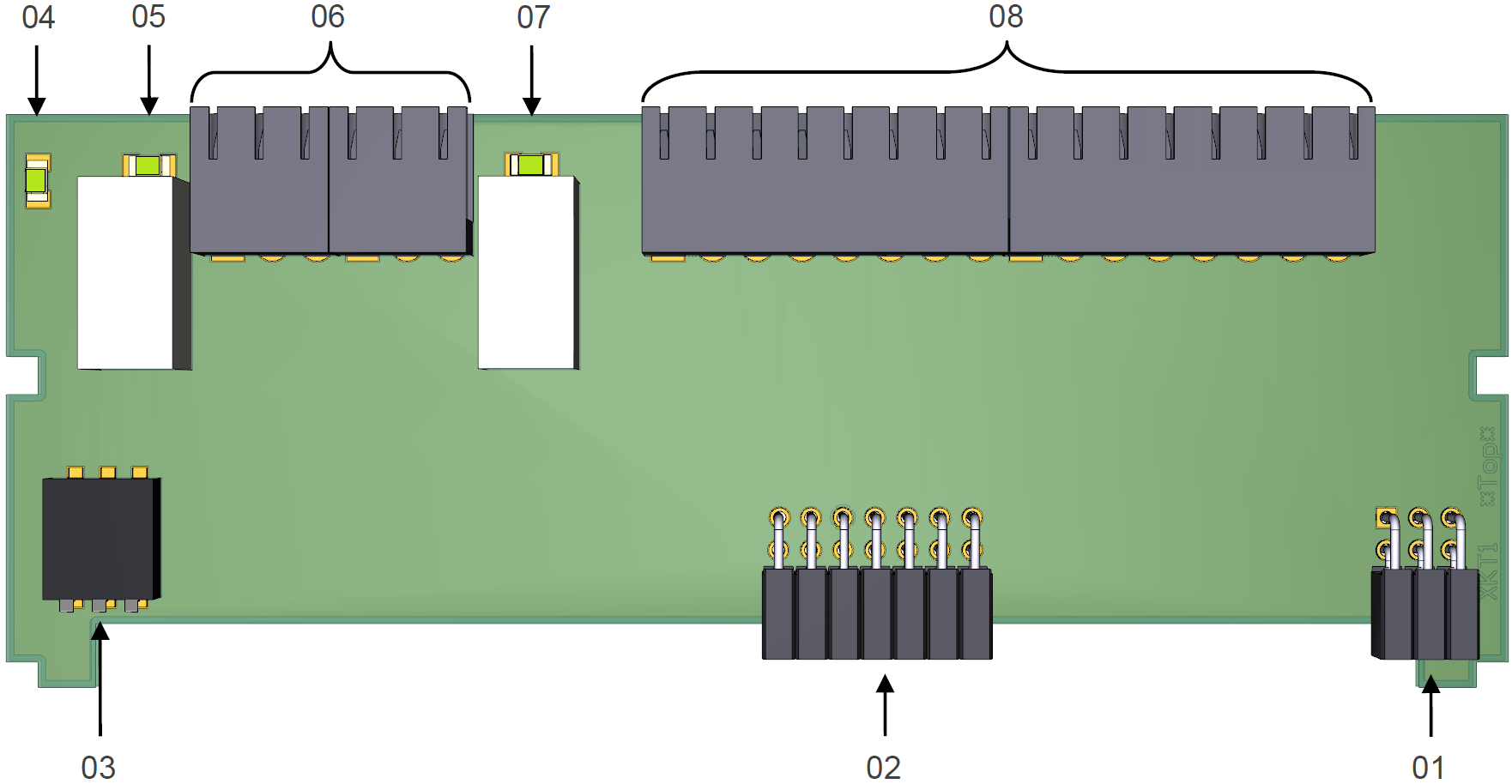

| Nummer | Funktion |
|---|---|
| 01 | 6 poliger Steckverbinder für Aufnahme auf TLV 1 |
| 02 | 10 poliger Steckverbinder für Aufnahme auf TLV 1 |
| 03 | Adressierschalter |
| 04 | Betriebs-LED |
| 05 | Status-LED OUT2 |
| 06 | Schaltausgänge OUT1 & OUT2 (max. 1 A 30 V) |
| 07 | Status-LED OUT2 |
| 08 | Eingänge IN1 – IN8 |
Adressierung
Installation
Die Erweiterungsbaugruppe XBT 1 wird auf einen der Steckplätze X3-X5 gesteckt.
LEDs
Status-LEDs
| LED | Aus | Ein | Blitzen |
|---|---|---|---|
| Betrieb | Baugruppe aus / keine Kommunikation mit Basisbaugruppe | - | Kommunikation mit Basisbaugruppe |
| OUT1 | Ruhezustand | Relais angesteuert | - |
| OUT2 | Ruhezustand | Relais angesteuert | - |

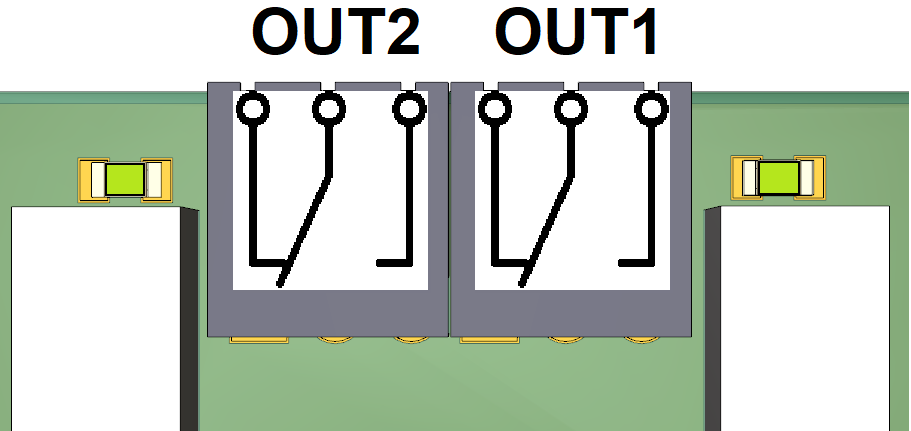

Ausgänge
Technische Daten
| Betriebsspannung | über Basisbaugruppe |
| Typische Leistungsaufnahme | 0,12 W |
| Maximale Leitungslänge je Eingang | 500 m |
| Anzahl Eingänge | 8 (max. 30 V / 1 A) |
| Anzahl Ausgänge | 2 (Relais, max. 30 V / 1 A) |
| Maße | 58 x 118 x 17 mm |
| Gewicht | ca. 60 g |
