ARS 1

Übersicht

Die Baugruppe ARS 1 ist der optionale Abreißmelder für das TAS-Link IV.

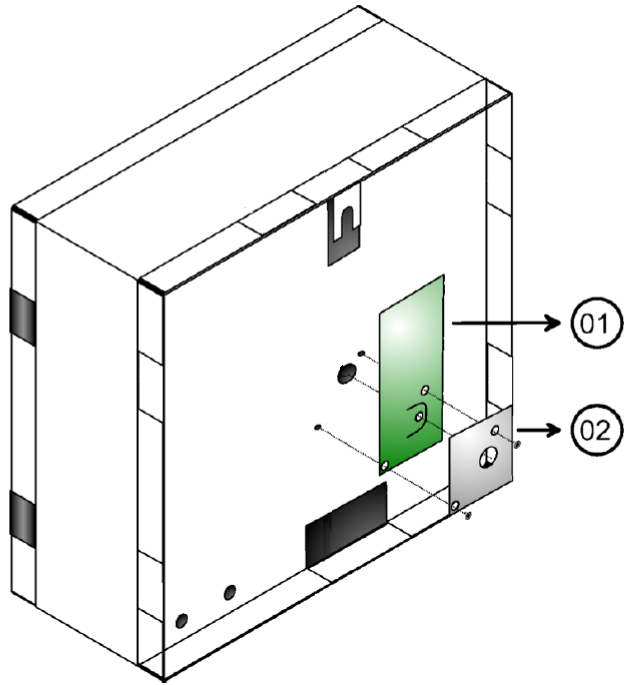

Nummer	Funktion
01	ARS 1
02	Befestigungsblech

Montage

warning

Nach einer Auslösung ist die Leiterkarte ARS 1 nicht wiederverwendbar und muss ersetzt werden.

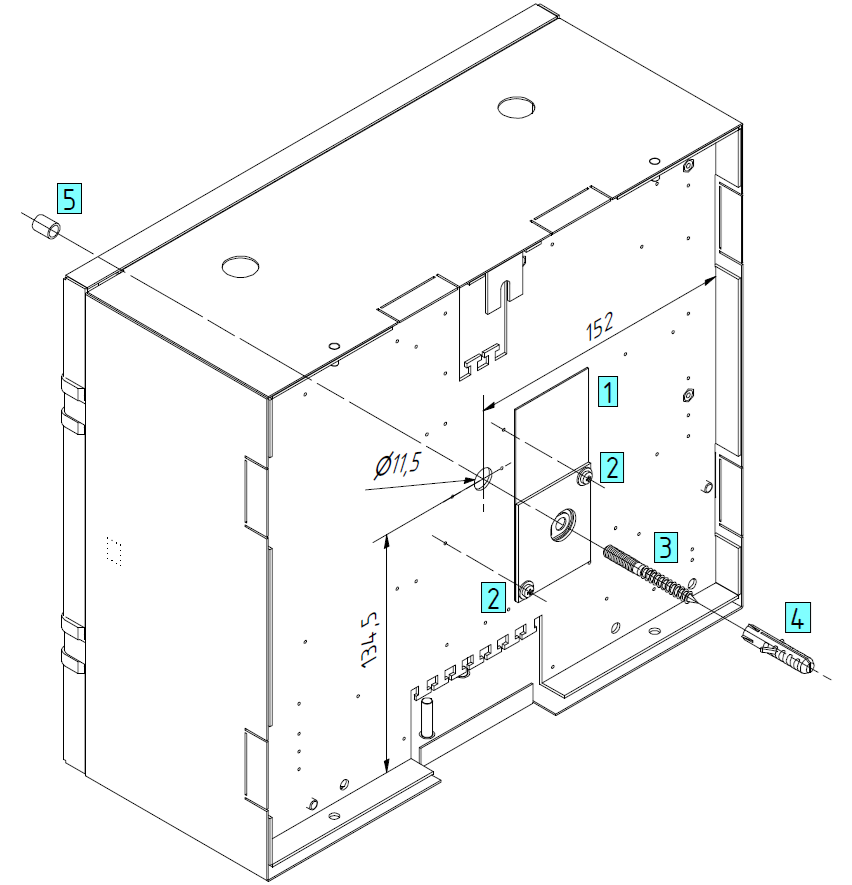

Nummer	Funktion
1	ARS 1
2	Unterlegscheiben
3	Stockschraube
4	Dübel
5	Hülse

1. Das Gerät spannungsfrei schalten und alle externen Kabelverbindungen trennen.

2. Das Gerät vom Montageort demontieren und mit der Rückseite nach oben ablegen.

3. Bei älteren Geräteausführungen ist in der Rückwand anstatt der Bohrung ø 11,5 mm eine Gewindebohrung M3 vorhanden (Lage der Bohrung siehe Maße in der Abbildung). Gegebenenfalls die Gewindebohrung auf den ø 11,5 mm aufbohren. Alle Bohrspäne sorgfältig entfernen, insbesondere im Gehäuseinnern.

4. Die Leiterkarte ARS 1 [1] gemäß der Abbildung mit 2 Schrauben und Unterlegscheiben [2] an der Rückwand anbringen. Dabei das angelötete Kabel mit Anschlussklemme durch die Öffnung in der Rückwand nach innen führen.

5. Das Gerät am Montageort provisorisch anbringen und vom Gehäuseinnern aus die Bohrungsposition für die Stockschraube [3] an der Wand markieren.

6. Das Loch mit dem ø 8 mm bohren, den Dübel [4] einstecken und die Stockschraube eindrehen.

7. Das Gerät wieder am Montageort anbringen. Dabei darauf achten, dass das Gewindeende der Stockschraube durch die Bohrung in der Leiterkarte ARS 1 ins Gehäuseinnere ragt. Beim Montagevorgang darf die Leiterkarte ARS 1 nicht beschädigt werden.

8. Die Hülse [5] von Hand auf die Stockschraube aufschrauben. Die Hülse nur so weit drehen, bis sie an der Leiterkarte ARS 1 anliegt.

9. Die Anschlussklemme auf die Baugruppe TLV 1 aufstecken.

10. Die externen Kabelverbindungen wieder herstellen und die Betriebsspannung einschalten.
