THM 1

Übersicht

Mit Hilfe der THM 1 können Brandmeldezentralen nach DIN 14675, EN 54-21 und EN 50136 über eine Reichweite von bis zu 1000 m an das TAS-Link IV angebunden werden. Zudem bietet er die Möglichkeit, Testmeldungen per Drucktaster zu erzeugen.

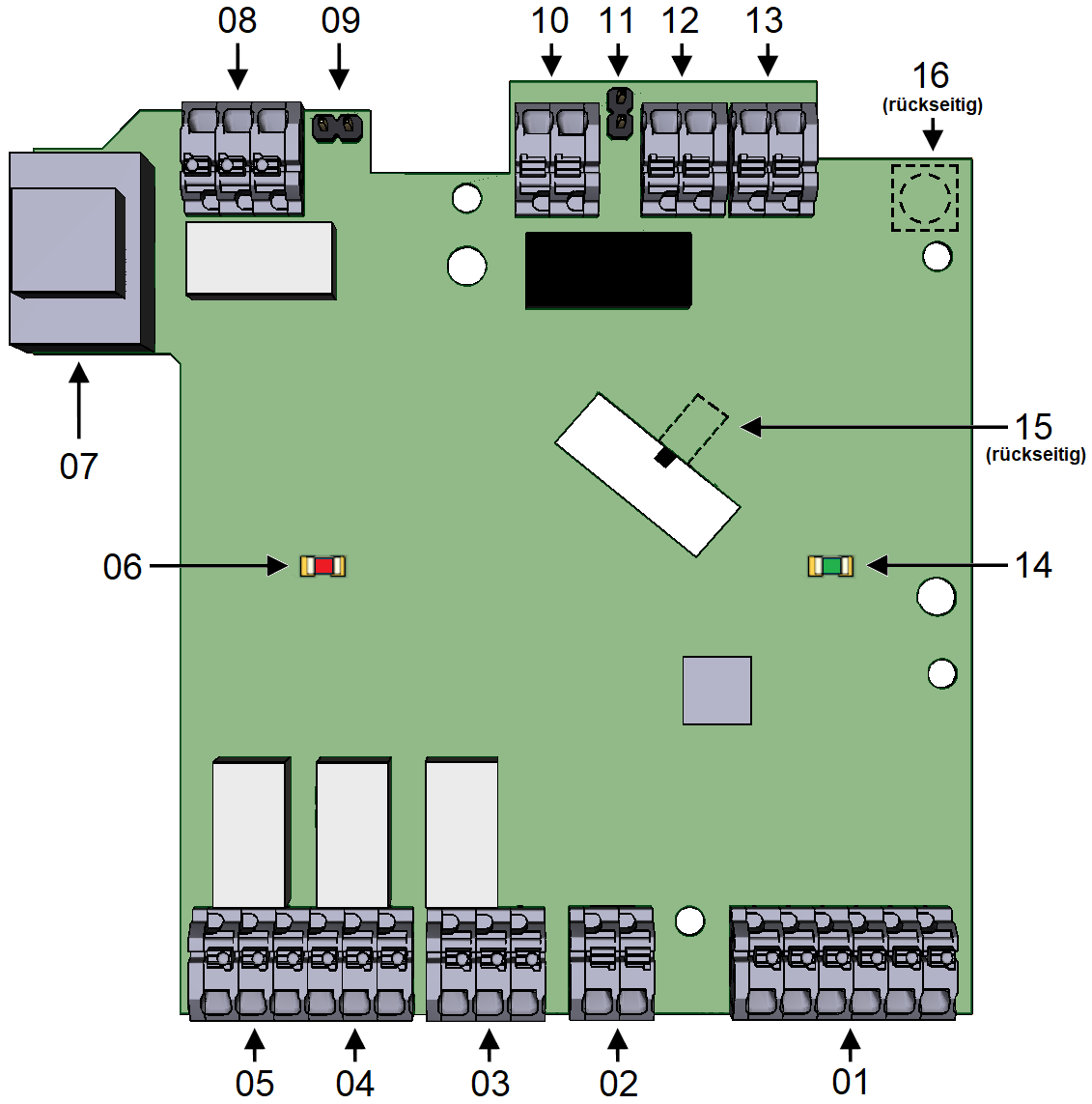

Nummer	Funktion
01	Eingänge IN2–IN4
02	Eingang IN1
03	Störausgang ST (max. 1 A 30 V)
04	Ausgang OUT2 (max. 1 A 30 V)
05	Ausgang OUT1 (max. 1 A 30 V)
06	Status LED, rot
07	Sabotagekontakt
08	Rückmeldeausgang R (max. 1 A 30 V)
09	Jumper J1, Potentialkopplung Rück- und Brandmeldeleitung
10	Brandmeldeeingang A/B
11	Jumper J2, optionale Prüfdiode
12	Schnittstelle THM485, Anbindung XBT 2
13	Spannungseingang VIN 10–30 V DC
14	Status LED, grün
15	Detektortaster für Druckknopf
16	Pairing-Taster zur Initialisierung der Verbindung zur XBT 2

LEDs

Status-LED

LED, grün	LED, rot	Zustand
Blitzen	Aus	Übertragungsweg(e) in Ordnung
Aus	Aus	Keine Spannung
Wechselseitiges Blinken		Nich meldefähig, Melder nicht parametriert bzw. gestört
Blitzen	Ein	Auslösung anstehend, Alarm von NSL quittiert
Blitzen	Blinken	Auslösung anstehend, Alarm von NSL noch nicht quittiert
Ein	Ein	Pairing erfolgreich, Anzeige für etwa 1-3 s
Blinken, schnell	Blinken, schnell	Baugruppe im Pairing-Modus

Eingänge

V_IN

A/B

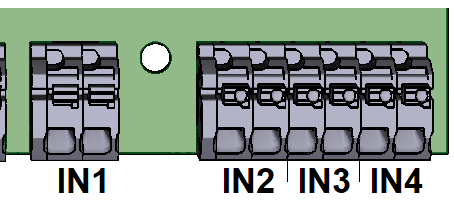

IN1-IN4

Ausgänge

Rückmeldeausgang R

Störausgang ST

OUT1 & OUT2

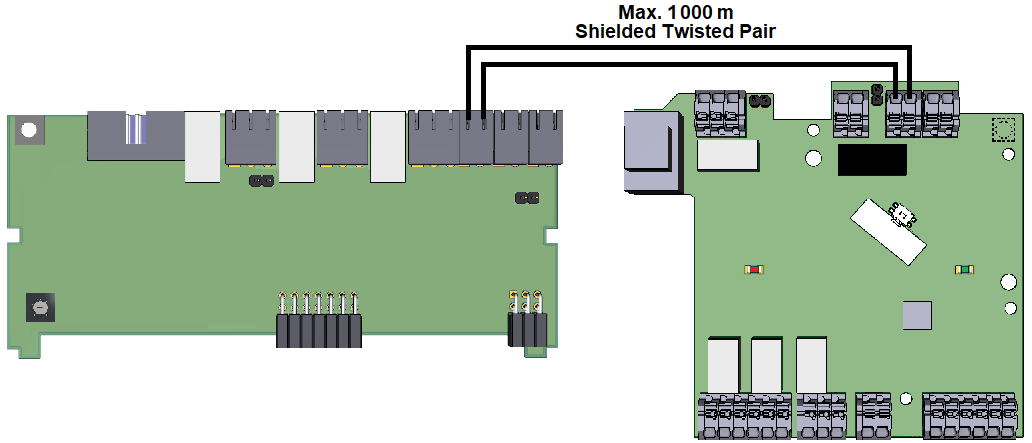

Verbindung XBT 2 - THM 1

warning

Die Leitungsschirmung muss im Gehäuse der THM 1 aufgelegt sein.

warning

Das Gehäuse muss geerdet sein.

Anschaltbeispiele

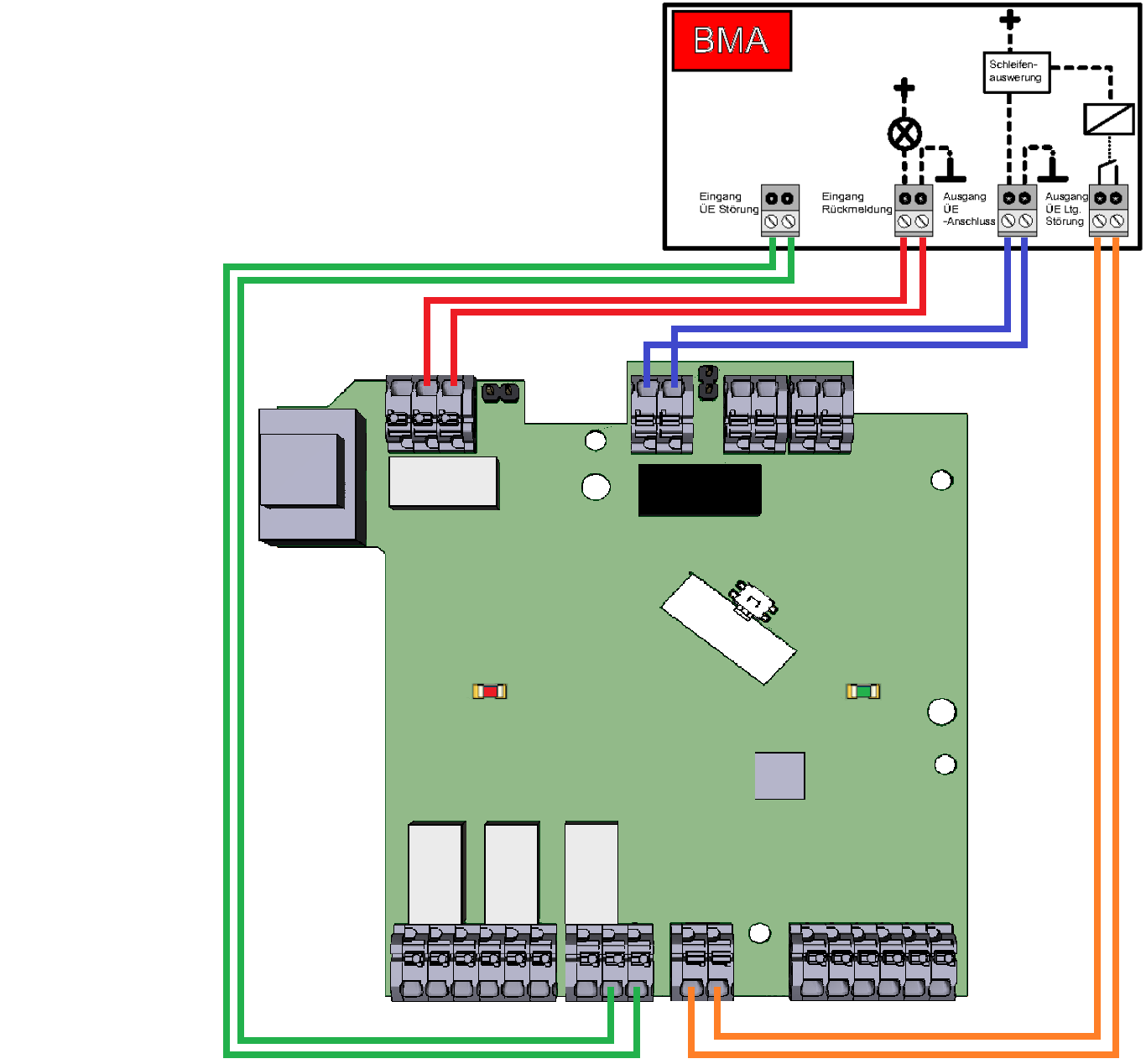

BMA (getrenntes Potential)

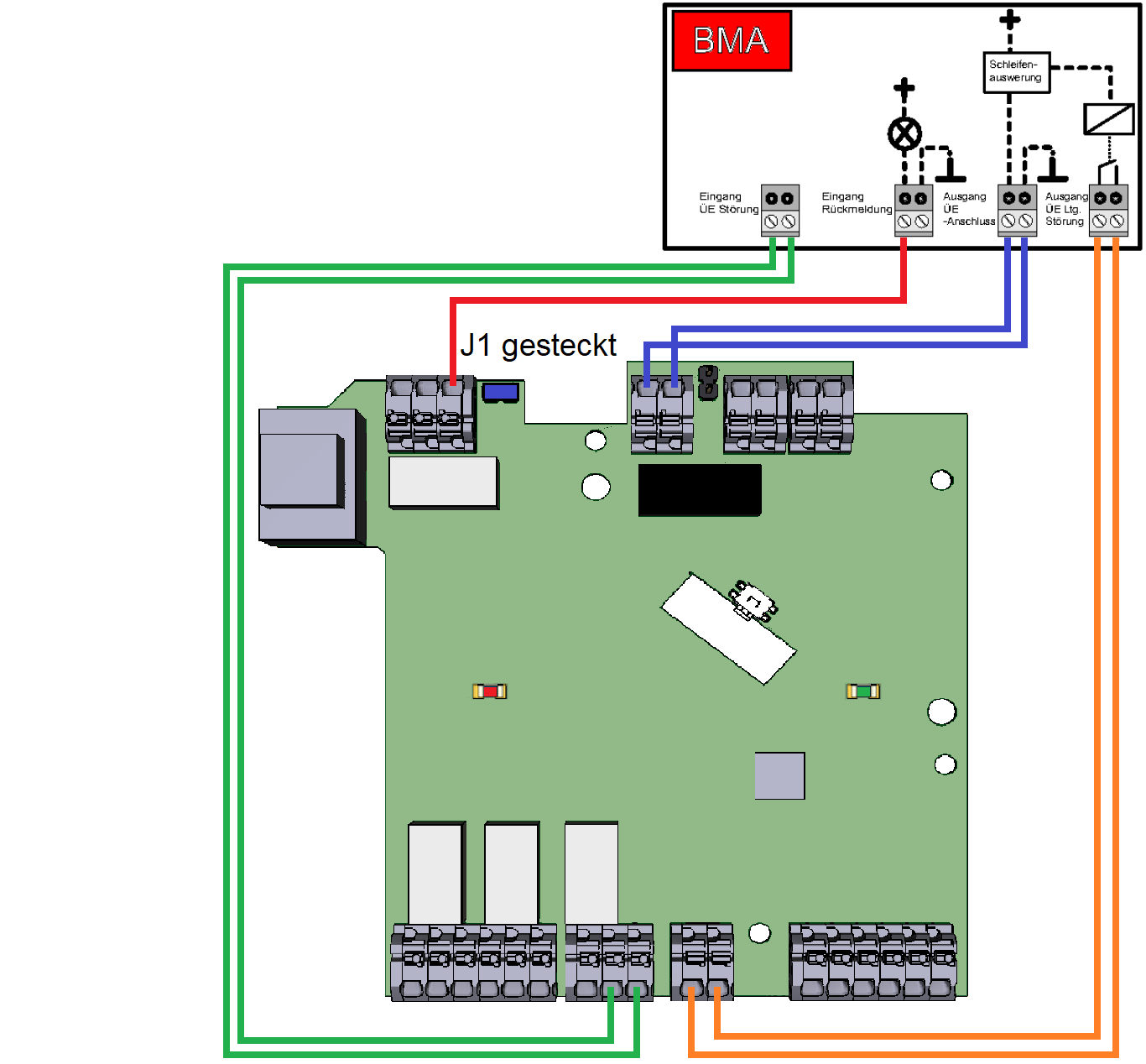

BMA (gemeinsames Potential)

BMA (mit Prüfdiode)

Benötigt die BMA eine Diode zur Leitungsüberwachung, stecken Sie zusätzlich den Jumper J2.

warning

Beachten Sie die Polung des Brandmeldeeingangs A/B. Bei Verpolung kann die Prüfdiode unwiderbringlich zerstört werden.

info

Gemäß DIN 14675-1:2020-01 hat die BMZ das Vorhandensein eines 200–1000 Ω Ruhewiderstands zu prüfen.

Initialisieren der verschlüsselten Verbindung

Die Verbindung zwischen XBT 2 und THM 1 muss bei Inbetriebnahme initialisiert werden. Dies geschieht mit Hilfe der Pairing-Taster auf den Baugruppen.

1. Betätigen Sie auf der THM 1 den Taster für min. 5 s, bis schnelles Blinken erfolgt.
2. Betätigen Sie auf der XBT 2 den Taster für min. 5 s, bis schnelles Blinken erfolgt.
3. Es erfolgt ein Reset der Baugruppe. Der Verbindungsaufbau kann bis zu 60 s dauern.

Technische Daten

Betriebsspannung	über BMZ
Typische Leistungsaufnahme	0,26 W
Maximale Leistungsaufnahme	0,26 W
Lastwiderstand a/b	680 Ω
Max. Leitungslänge zur BMA	50 m
Max. Leitungswiderstand zur BMA	100 Ω
Max. Leitungslänge Eingänge IN1–IN4	100 m
Max. Leitungslänge RS485	1000 m
A/B Überwachungsstrom	≤ 10 mA
A/B Aktivierung	8 V
Maße	92 x 96 x 33 mm
Gewicht	69 g
