XBT 2

Übersicht

Mit der XBT 2 können Brandmeldezentralen nach DIN 14675, EN 54-21 und EN 50136 an das TAS-Link IV angebunden werden. Weiterhin besteht die Möglichkeit, statt einer BMZ eine THM 1 anzuschließen.

warnung

Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

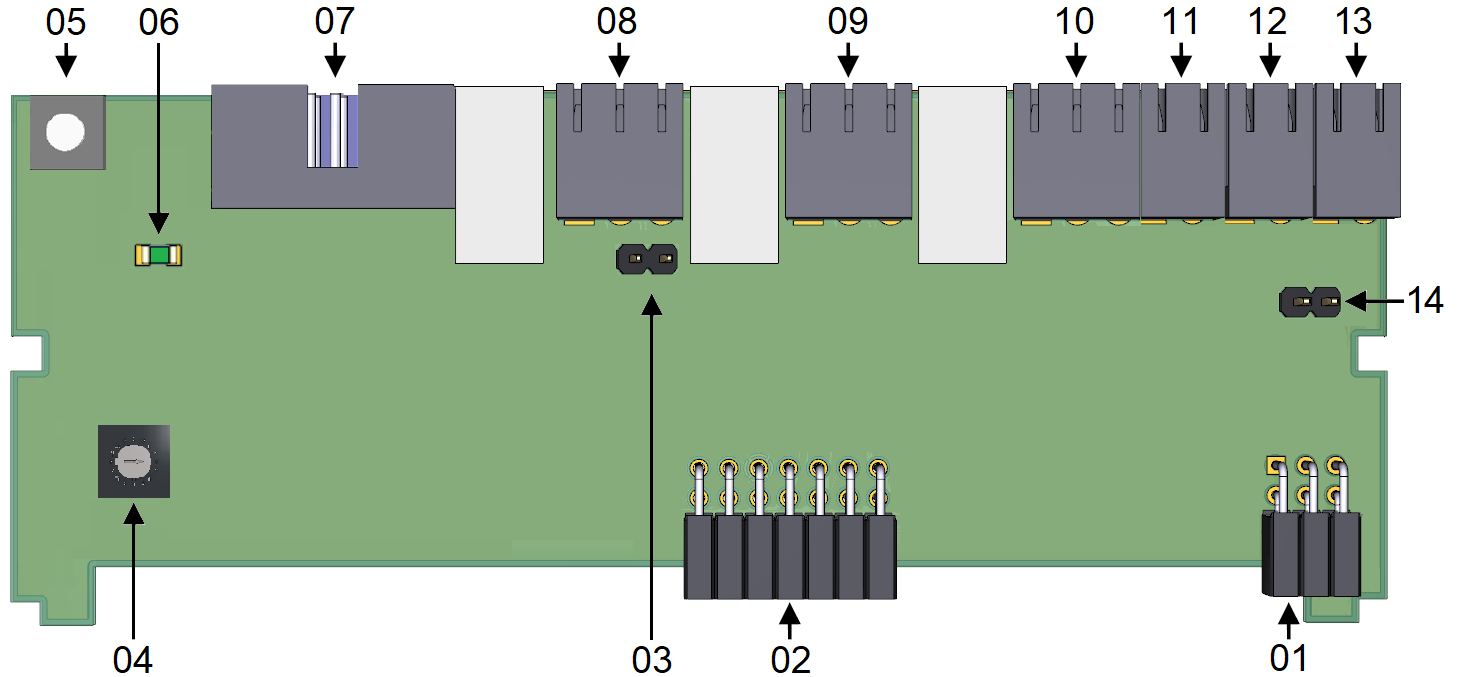

NummerFunktion
016 poliger Steckverbinder für Aufnahme auf TLV 1
0210 poliger Steckverbinder für Aufnahme auf TLV 1

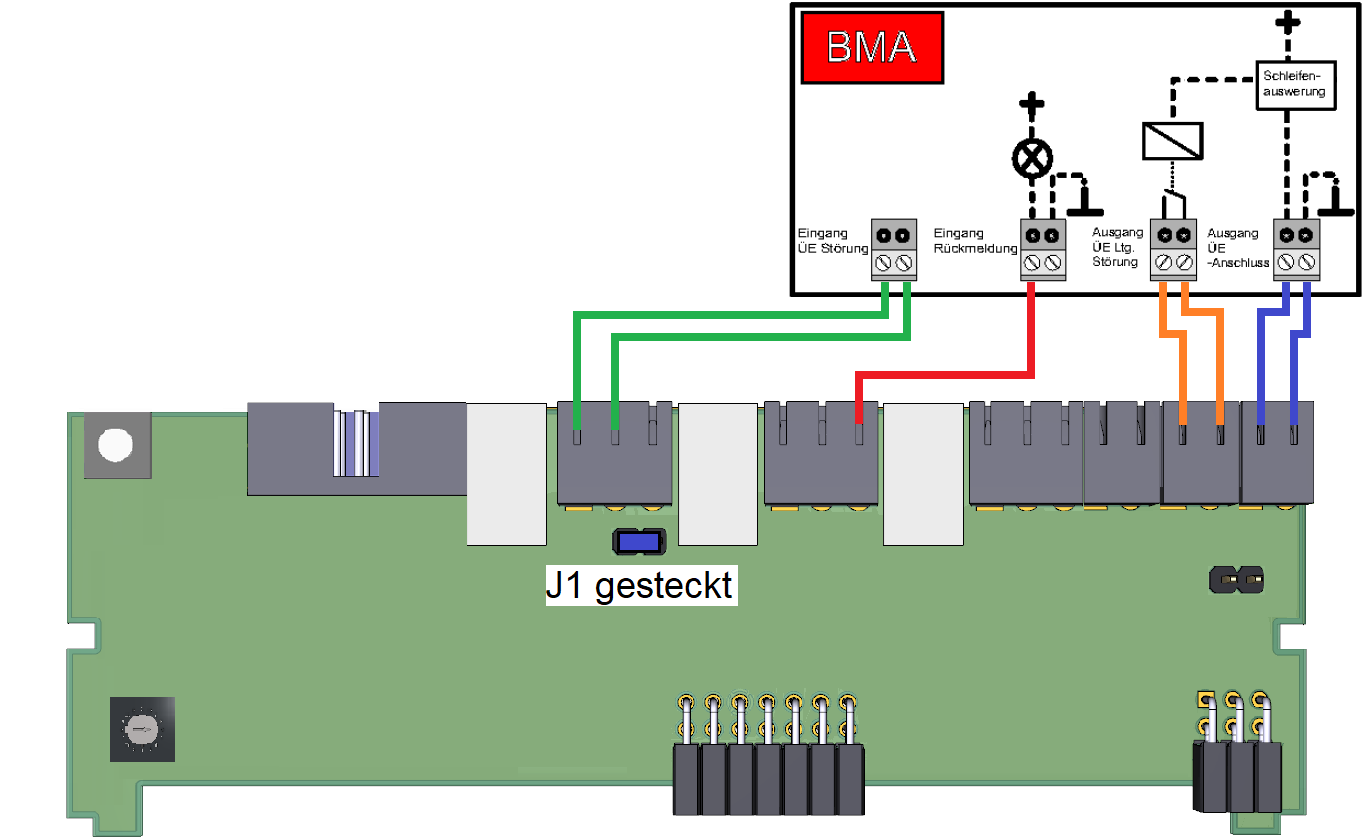

03Jumper J1, Potentialkopplung Rück- und Brandmeldeleitung
04Adressierschalter
05Pairing-Taster zur Initialisierung der Verbindung zur THM 1
06Status LED
07Schnittstelle ESPA
08Störausgang ST (max. 1 A 30 V)
09Rückmeldeausgang R (max. 1 A 30 V)
10Ausgang OUT1 (max. 1 A 30 V)
11Schnittstelle, Anbindung THM 1
12Eingang IN1
13Brandmeldeeingang A/B
14Jumper J2, optionale Prüfdiode

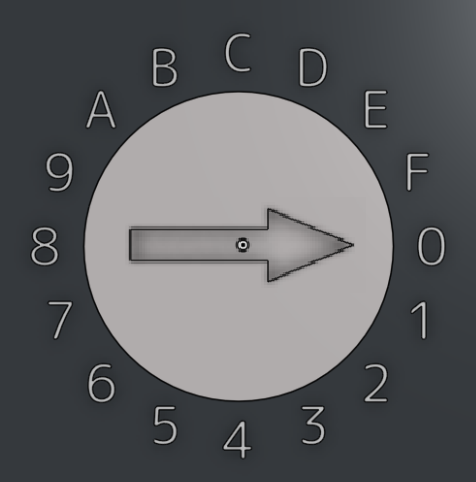

Adressierung

AdresseStellungAdresseStellung
-0088
011099
022A10
033B11
044C12
055D13
066E14
077F15

Installation

Die Erweiterungsbaugruppe XBT 1 wird auf einen der Steckplätze X3-X5 gesteckt.

LEDs

Status-LED

LEDZustand
AusStromlos / Störung der Kommunikation mit TLV 1
BlitzenKommunikation mit TLV 1 hergestellt
BlinkenBaugruppe im Pairing-Modus
AnStörung der Verbindung zur THM 1

Eingänge

Ausgänge

Anschaltbeispiele

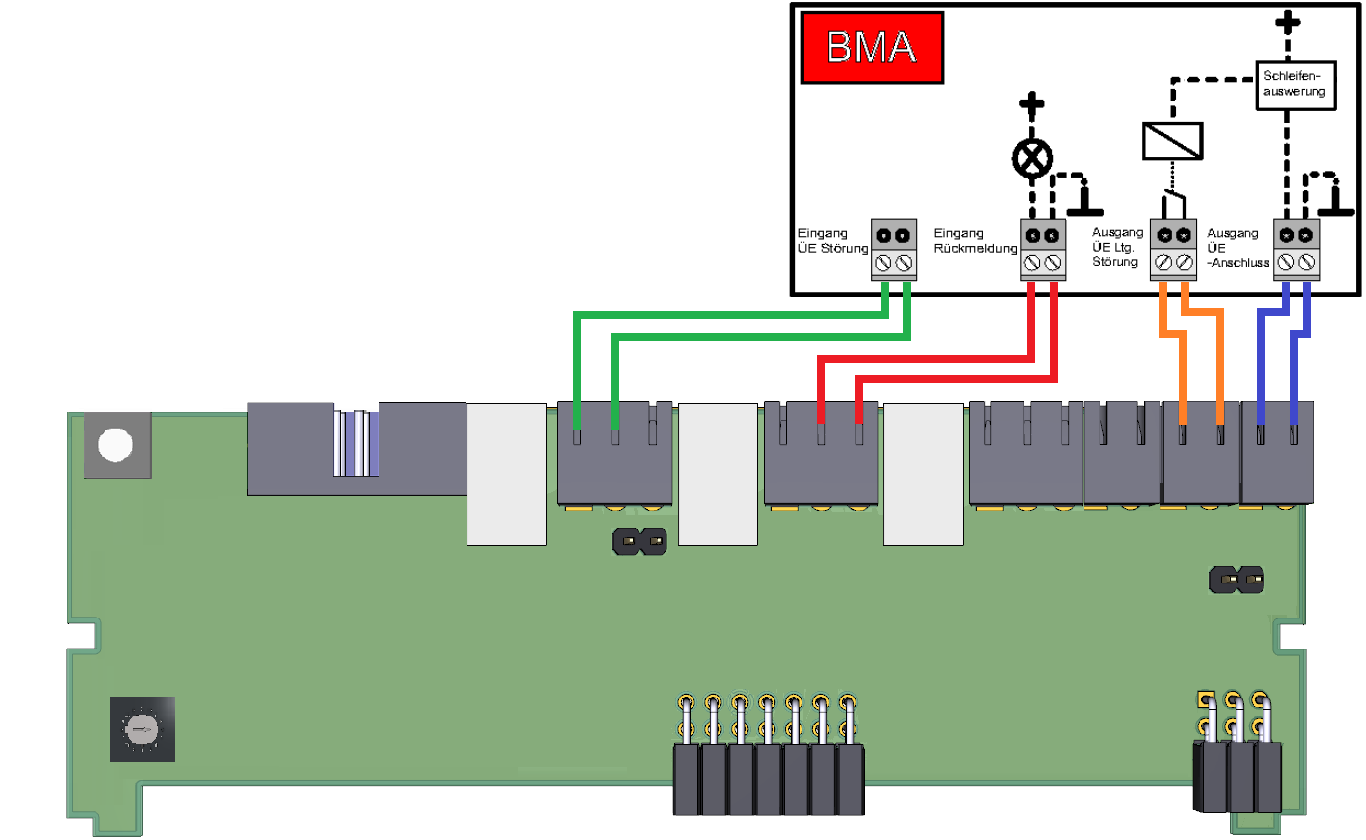

BMA (mit Prüfdiode)

Benötigt die BMA eine Diode zur Leitungsüberwachung, stecken Sie zusätzlich den Jumper J2.

warnung

Beachten Sie die Polung des Brandmeldeeingangs A/B. Bei Verpolung kann die Prüfdiode unwiderbringlich zerstört werden.

info

Gemäß DIN 14675-1:2020-01 hat die BMZ das Vorhandensein eines 200–1000 Ω Ruhewiderstands zu prüfen.

Technische Daten

Betriebsspannungüber Basisbaugruppe
Typische Leistungsaufnahme0,08 W
Max. Leistungsaufnahme0,09 W
Lastwiderstand a/b680 Ω
Max. Leitungslänge zur BMA50 m
Max. Leitungswiderstand zur BMA100 Ω
Max. Leitungslänge Eingang IN1100 m
Max. Leitungslänge RS4851000 m
A/B Überwachungsstrom≤ 10 mA
A/B Aktivierung8 V
Maße49 x 118 mm
Gewichtca. 60 g
