XEP 1
Übersicht
Mit der XEP 1 wird das TAS-Link IV um zwei weitere RJ-45 Buchsen erweitert. Soll die optionale Power over Ethernet Funktion genutzt werden, muss diese in der Konfiguration aktiviert werden. Zusätzlich sind dann 12–20 V an Klemme 09 anzulegen. Bei der XEP 1-1 steht die PoE-Funktion nicht zur Verfügung.
warnung
Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

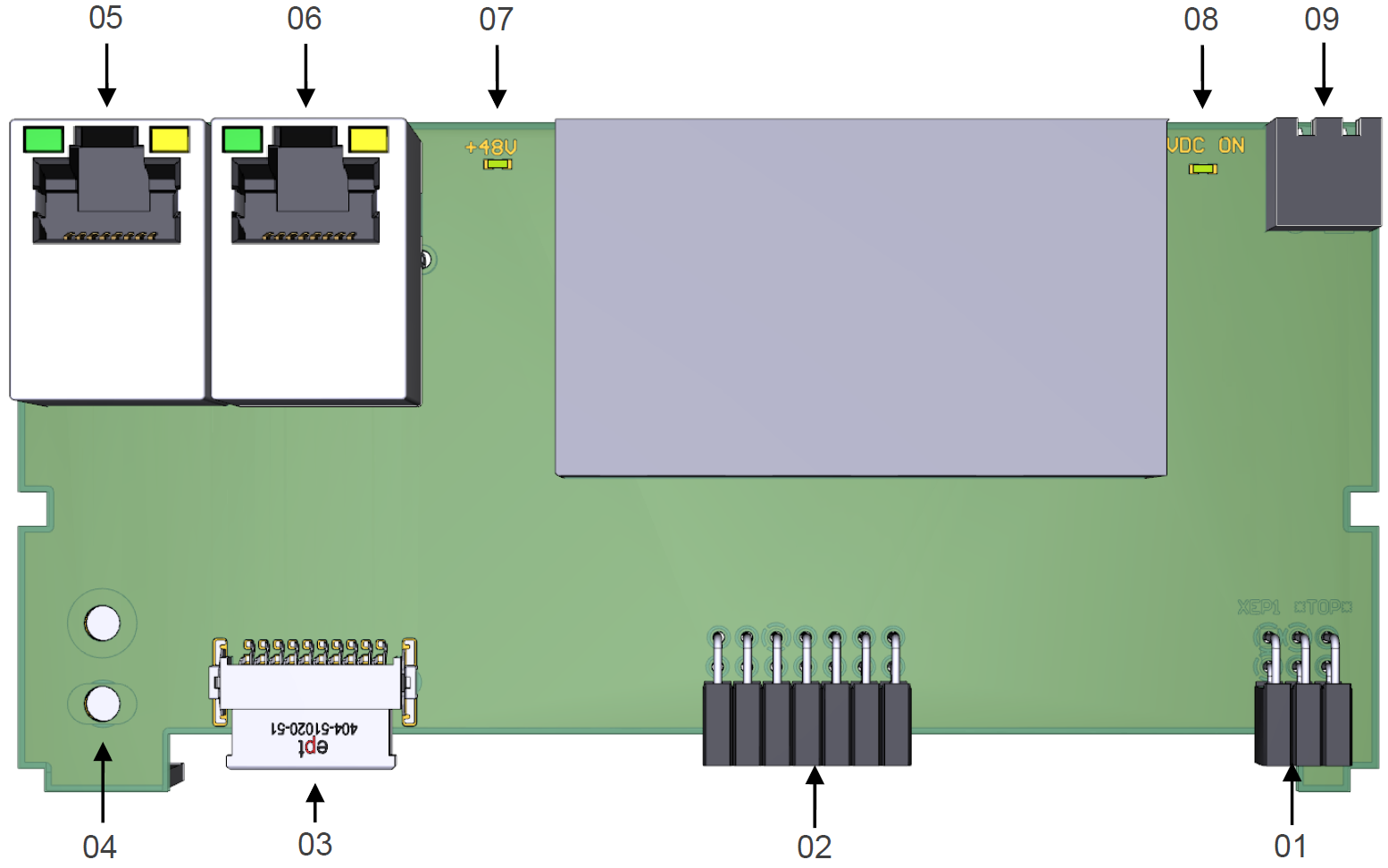

| Nummer | Funktion |
|---|---|
| 01 | 6 poliger Steckverbinder für Aufnahme auf TLV 1 (Steckplatz X5) |
| 02 | 10 poliger Steckverbinder für Aufnahme auf TLV 1 (Steckplatz X5) |
| 03 | Steckverbinder für Aufnahme auf TLV 1 (Steckplatz X5.1) |
| 04 | Befestigungswinkel (auf der Rückseite) |
| 05 | RJ45-Buchse IP2 |
| 06 | RJ45-Buchse IP3 |
| 07 | Status-LED 48 V PoE |
| 08 | Status-LED Spannungsversorgung |
| 09 | PoE Spannungsversorgung 12–20 V |
info
Wenn die Baugruppe bei 230 V Spannungsausfall abgeschaltet werden soll, muss unter Ausgänge ⇒ Systemausgänge die Funktion Energiemanagement aktiviert werden. Eine Verdrahtung ist nicht notwendig.
Technische Daten
| Betriebsspannung | extern 10,2 V – 30 V DC |
| Nennspannung | 12 V DC |
| Typische Leistungsaufnahme | 6,6 W |
| PoE-Klasse | 1 x Class 0 oder Class 3 (max. 15 W)
2 x Class 1 oder Class 2 (max. 15 W) |
| Maße | 75 x 118 x 20 mm |
| Gewicht | ca. 70 g |
