TXX 1

Übersicht

Die TXX 1 ist ein Träger für bis zu drei Erweiterungsbaugruppen. Sie wird eingesetzt, wenn die Steckplätze auf dem TAS-Link IV nicht ausreichen. Es werden immer 2 oder mehr TXX 1 verbaut, die in einem separaten Gehäuse untergebracht sind.

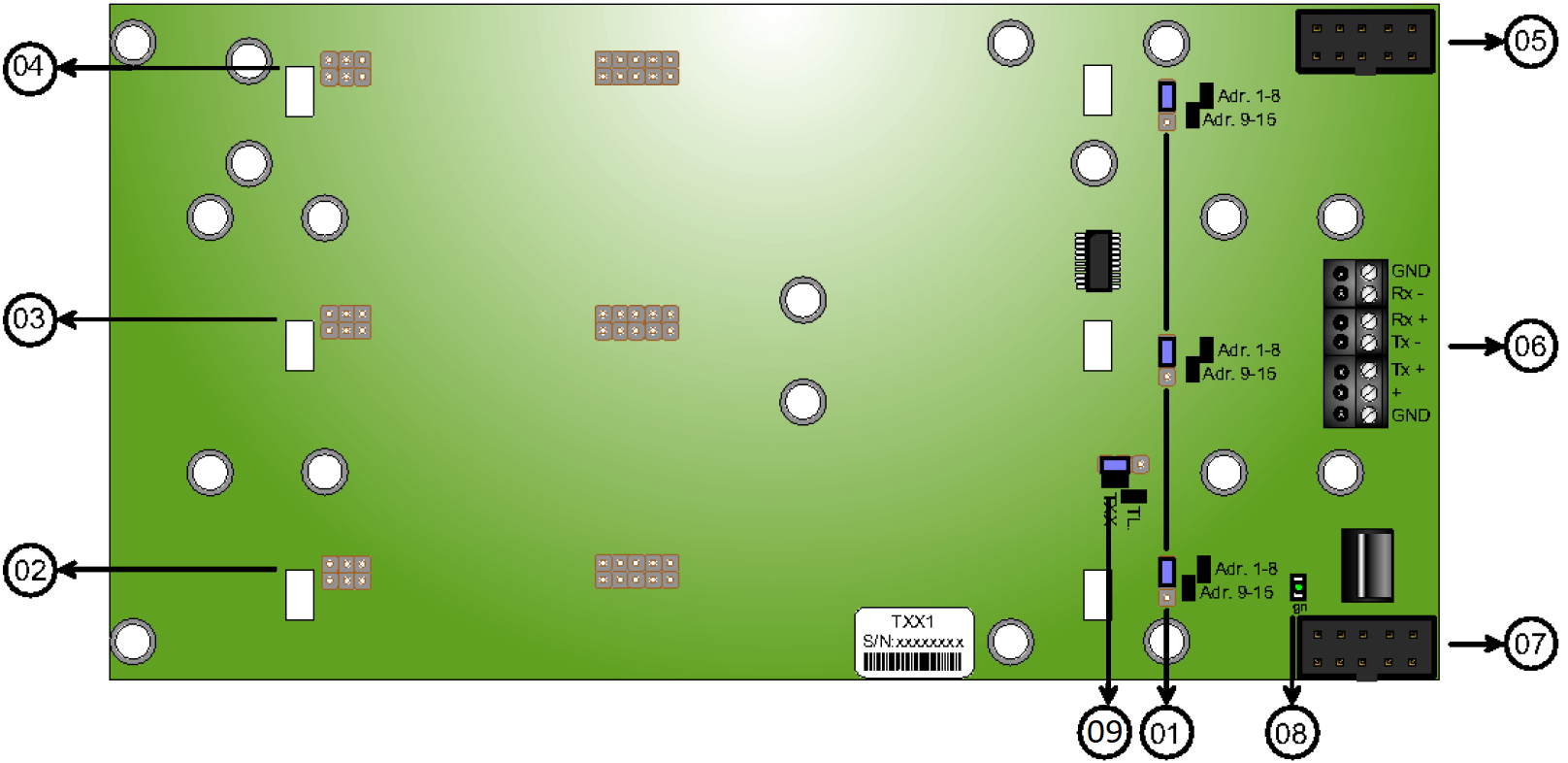

NummerFunktion
01Jumper Adressbereich 1–8 bzw. 9–15
02Steckverbindung für Erweiterungskarten
03Steckverbindung für Erweiterungskarten
04Steckverbindung für Erweiterungskarten
05Steckverbindung OUT (gehend zu weiterer TXX, max. 90 cm)
06V.11 Bus und Spannungsversorgung 10–30 V DC (extern)
07Steckverbindung IN (intern, kommend von TLV 1 max. 90 cm)
08Betriebs-LED
09Jumper Spannungsversorgung über TLV 1 oder TXX

Adressierung

Adressieren Sie die Erweiterungsbaugruppen mit den Adressen 1-8 und achten Sie darauf, dass der Jumper für den Adressbereich (TXX) auf 1–8 steht. Werden mehr als 8 Erweiterungsbaugruppen eingesetzt, so beginnen Sie bei der 9. Erweiterungsbaugruppe wieder von vorne zu zählen, stellen jedoch auf der TXX 1 den Jumper (01) auf den Adressbereich 9–15.

Bei Baugruppen, die per Drehschalter adressiert werden, kann der Jumper 01 auf 1–8 gesetzt bleiben.

Betrieb mittels Flachbandkabel

Wollen Sie die TXX mittels Flachbandkabel mit der Basisbaugruppe verbinden, gelten folgende Leitungslängen:

  • Flachbandkabel gedreht mit Mantel (ungeschirmt) bis zu 90 cm (Toleranz <10 %)
  • Flachbandkabel nicht gedreht und ohne Mantel (ungeschirmt) bis zu 30 cm (Toleranz <10 %)

Betrieb mit XAT

Im Betrieb i. V. m. der BUS-Erweiterung XAT 1 muss die Belegung an den Schraubklemmen wie nachfolgend dargestellt gedreht werden:

XATRx-Tx-Rx+Tx+
TXXTx-Rx-Tx+Rx+

Technische Daten

Betriebsspannung10,2–30 V DC
Nennspannung12 V DC
Typische Leistungsaufnahme0,03 W
Maximale Leitungslänge je Eingang90 cm (Flachbandkabel zur Basisplatine)
1000 m (V.11 Bus zur XAT 1)
Maße100 x 197 x 12 mm
Gewichtca. 85 g
