TEL 1
Übersicht
Die Baugruppe TEL 1 arbeitet im 2G-, 3G- und 4G-Netz und kann für das mobile Internet, SMS und Sprachanrufe genutzt werden.
warning
Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

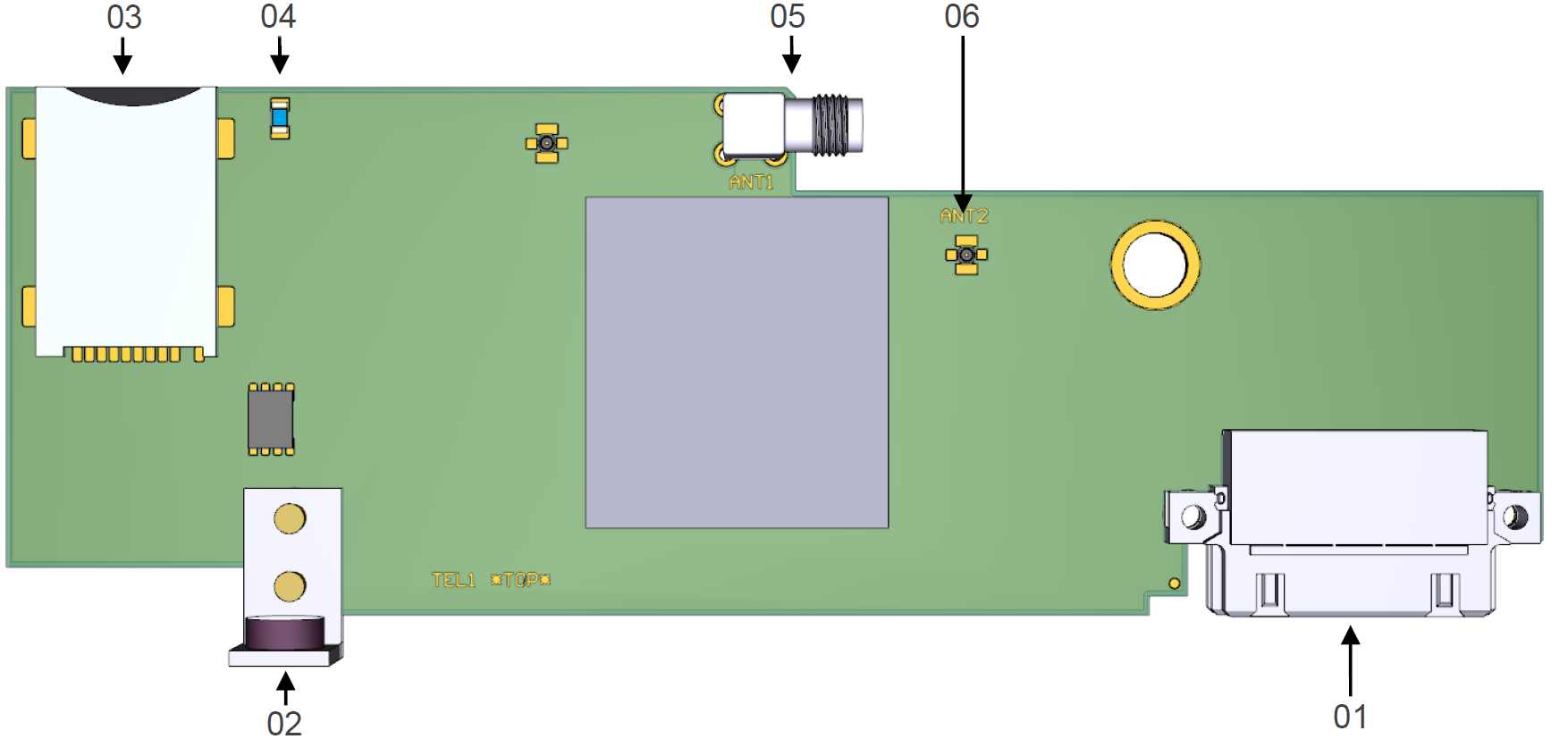

| Nummer | Funktion |
|---|---|
| 01 | Steckverbinder für Aufnahme auf TLV 1 (E1 oder E2) |
| 02 | Befestigungswinkel |
| 03 | SIM-Karten-Slot zur Aufnahme einer Mini-SIM-Karte |
| 04 | Status-LED |
| 05 | Antennenanschluss (SMA-Buchse) |
| 06 | U.FL Koaxial-Antennenbuchse |
info
Die Funktionalität des Funknetzes obliegt alleine dem Netzbetreiber. Fragen zu Verfügbarkeit, Tarifen usw. beantwortet Ihnen Ihr Provider.
warning
Beachten Sie, dass der Empfangspegel nicht ausschlaggebend dafür ist, ob der Übertragungsweg tatsächlich genutzt werden kann. Der Empfangspegel spiegelt nur die momentane Stärke des Signals zwischen Antenne und Funkmast wider.
Er ist kein Indikator für die Verfügbarkeit des mobilen Internets oder sonstiger Dienste.
LEDs
Status-LED
| Rythmus | Bedeutung |
|---|---|
| Aus | Modem aus |
| 200 ms an / 1800 ms aus | Keine SIM/PIN, Netzsuche |
| 1800 ms an / 200 ms aus | Idle-Mode/eingebucht |
| 125 ms an / 125 ms aus | Datentransfer aktiv |
Technische Daten
| Betriebsspannung | über Basisbaugruppe |
| Typische Leistungsaufnahme | 0,24 W |
| Maximale Leistungsaufnahme | 1,0 W |
| Maximale Leitungslänge Antenne | 30 m |
| Modem | Quectel EC21-E Cat. 1 (Rel. 11) |
| Maximale Sendeleistung | 629,46 mW / 27,99 dBm (GPRS-900) |
| Frequenzbänder 4G | 800 MHz, 850 MHz, 900 MHz,
1800 MHz, 2100 MHz, 2600 MHz |
| Frequenzbänder 3G | 850 MHz, 900 MHz, 2100 MHz |
| Frequenzbänder 2G | 900 MHz, 1800 MHz |
| Downloadrate / Uploadrate | bis zu 3 Mbit/s Download via LTE
bis zu 1 Mbit/s Upload via LTE |
| Maße | 55 x 160 x 14 mm |
| Gewicht | ca. 50 g |
| SIM-Kartenaufnahme | Steckplatz für Mini-SIM |
| Antennenbuchse | SMA |
