TEF 1
Übersicht
Mit Hilfe der TEF 1 kann das TAS-Link IV direkt an ein bestehendes Glasfasernetz angebunden werden. Dazu muss die TEF 1 mit einem passenden SFP-Modul ausgerüstet werden.
warning
Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

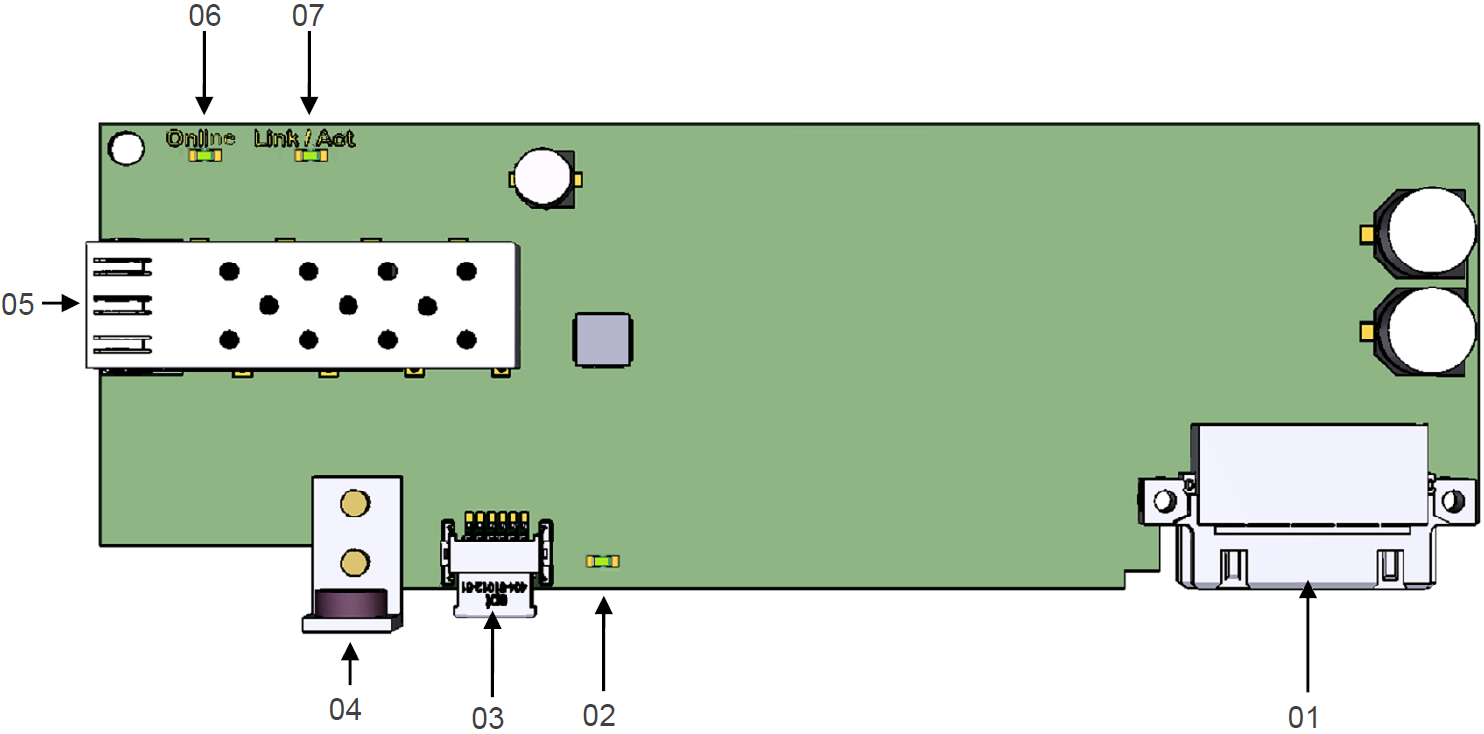

| Nummer | Funktion |
|---|---|
| 01 | Steckverbinder für Aufnahme auf TLV 1 (Steckplatz E1) |
| 02 | Status LED ETH-Link |
| 03 | Steckverbinder für Aufnahme auf TLV 1 (Steckplatz E1.1) |
| 04 | Befestigungswinkel |
| 05 | Einschub für SFP-Modul |
| 06 | Status LED grün (Online) |
| 07 | Status LED grün (Link) |
LEDs
Status-LEDs
| LED | Aus | Ein | Blinken |
|---|---|---|---|
| Online | Keine PPP-Einwahl | Aktive PPP-Einwahl | - |
| Link | Keine Verbindung | Uplink vorhanden | Datenverkehr |
info
Wenn die Baugruppe bei 230 V Spannungsausfall abgeschaltet werden soll, muss unter Ausgänge ⇒ Systemausgänge die Funktion Energiemanagement aktiviert werden. Eine Verdrahtung ist nicht notwendig.
Technische Daten
| Betriebsspannung | über Basisbaugruppe |
| Typische Leistungsaufnahme | 1,0 W |
| Maximale Leistungsaufnahme | 1,1 W |
| Kompatible SFP-Module | PMG3000-D20B, SFP-100FX-31-I,
SFP1G-SX-85, SFP1G-LX-31 |
| Maße | 55 x 160 x 20 mm |
| Gewicht | ca. 90 g |
