TED 2
Übersicht
Die TED 2 ist ein internes DSL-Modem des TAS-Link IV und deckt die Frequenzbänder Annex B/J und Annex A/M ab. Durch die TED 2 wird das TAS-Link IV zu einem notstromversorgten DSL-Router.
warning
Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

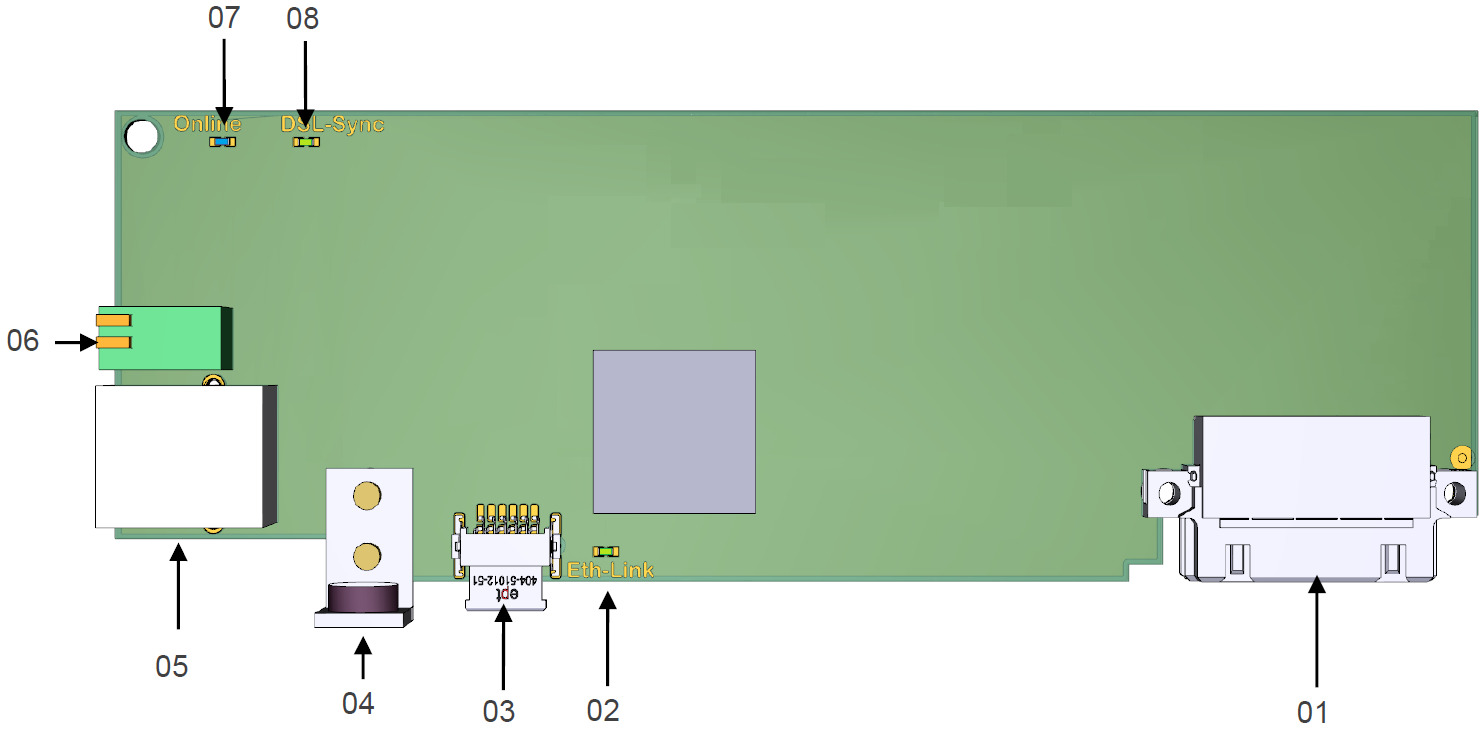

| Nummer | Funktion |
|---|---|
| 01 | Steckverbinder für Aufnahme auf TLV 1 (Steckplatz E1) |
| 02 | Status LED ETH-Link |
| 03 | Steckverbinder für Aufnahme auf TLV 1 (Steckplatz E1.1) |
| 04 | Befestigungswinkel |
| 05 | ETH-Buchse für DSL-Signal |
| 06 | Klemmanschluss a/b für DSL-Signal |
| 07 | Status LED blau (PPP-Einwahl) |
| 08 | Status LED grün (DSL-Training) |
LEDs
Status-LEDs
| LED | Aus | Ein | Blinken, 2 Hz | Blinken, 3,85 Hz |
|---|---|---|---|---|
| Grün | Baugruppe aus | DSL synchron | DSL-Signal wird gesucht | Training |
| Blau | Keine PPP-Einwahl | Aktive PPP-Einwahl | - | - |
info
Wenn die Baugruppe bei 230 V Spannungsausfall abgeschaltet werden soll, muss unter Ausgänge ⇒ Systemausgänge die Funktion Energiemanagement aktiviert werden. Eine Verdrahtung ist nicht notwendig.
Technische Daten
| Betriebsspannung | über Basisbaugruppe |
| Typische Leistungsaufnahme | 5,2 W |
| Maximale Leistungsaufnahme | 5,5 W |
| DSL-Standards | G.992.3 Annex A ADSL2, G.992.5 Annex A ADSL2+, G.992.5 Annex B ADSL2+,
G.992.5 Annex J ADSL2+, G.992.5 Annex M ADSL2+, G.993.2 VDSL2, G.993.2 VDSL2-Plus, G.993.2 Annex Q, G.993.5 Vectoring |
| DSL Profile | 8, 12, 17a, 30a, 35b |
| Maße | 55 x 160 x 20 mm |
| Gewicht | ca. 90 g |
