Übersicht
Die LMT 2 signalisiert den Betriebszustand durch eine RGB-LED in der Gehäusefront.

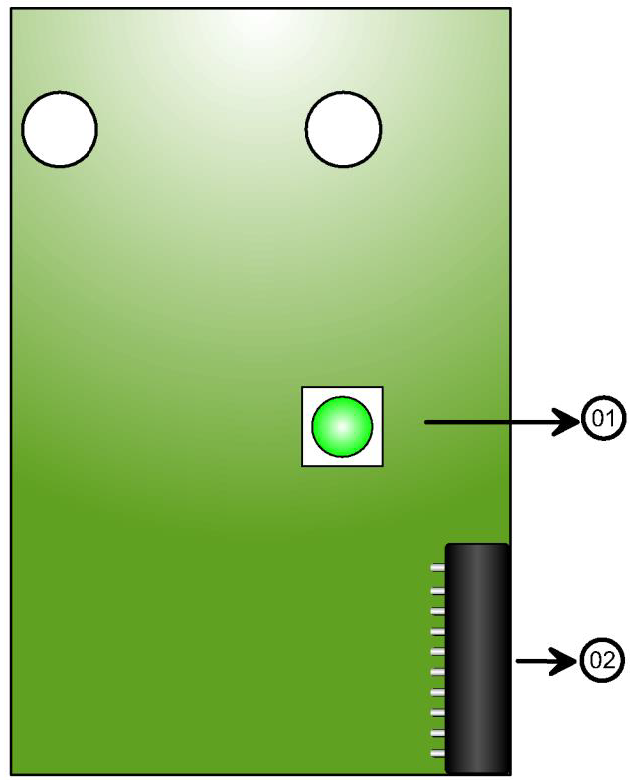

| Nummer | Funktion |
|---|
| 01 | Status LED, RGB |
| 02 | Flachbandanschluss für Ansteuerung |
LEDs
Status-LEDs
| LED | Aus | Ein | Blinken, 0,5 Hz | Blinken, 1 Hz | Blitzen |
|---|
| Grün | Baugruppe aus | Betrieb/Ruhezustand | Wartung | Übertragung | Remote-Verbindung |
| Gelb | Keine Störung | Störung Energieversorgung | Störung Weg/System/Übertr. Erw.-Modul/Sabotage | Uhrzeit fehlt | Konfiguration fehlerhaft |
| Rot | Warteschlange leer | Meldung anstehend | Verbindung hergestellt | Alarm abgesetzt | - |
Technische Daten
| Typische Leistungsaufnahme | 0,04 W |
| Maße | 35 x 40 mm |
| Gewicht | ca. 5 g |
