Erweiterungen
Ein Klick auf das Pluszeichen öffnet folgenden Auswahldialog:
TAS

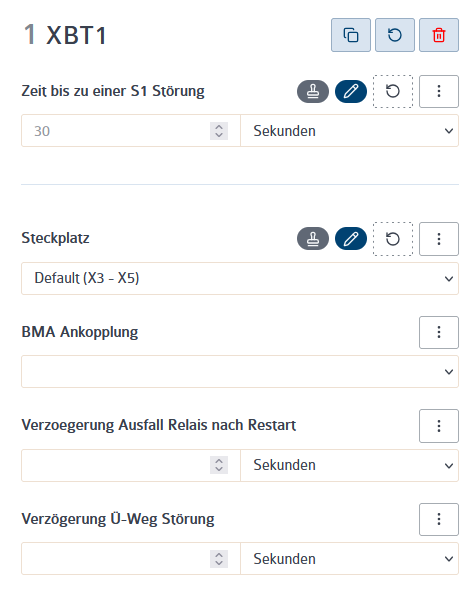

XBT 1
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Steckplatz
Einstellen des Steckplatzes der Baugruppe.
BMA Ankopplung
Auswahl zwischen den Betriebsmodi. Zur Auswahl stehen:
- Aus
- BMA
- Diodenmelder
- Frequenzmelder
BMA Ankopplung - BMA
BMA Betriebsspannung
Einstellen der Spannung, die die BMA im Alarmfall auf die A/B-Linie legt.
A/B Widerstand
Ruhewiderstand für die angeschlossene BMA.
A/B bei Wegestörung auftrennen / BMA abschalten
Trennt die A/B Leitung auf, wenn das Gerät meldeunfähig ist.
BMA Ankopplung - Diodenmelder
Anbinden eines Diodenmelders an die XBT 1.
BMA Ankopplung - Frequenzmelder
Anbinden eines Frequenzmelders an die XBT 1.
Verzögerung Ausfall Relais nach Restart
Verzögert das Störrelais nach einem Neustart.
Verzögerung Ü-Weg Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer Störung des Übertragungswegs.
Verzögerung Kommunikationsstörung mit Basisbaugruppe
Toleranzzeit für Kommunikationsstörungen.

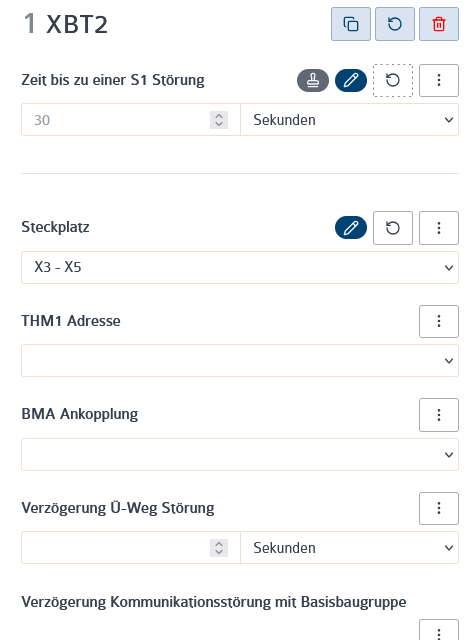

XBT 2
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Steckplatz
Einstellen des Steckplatzes der Baugruppe.
THM 1 Adresse
Adresse der THM 1 Baugruppe, wenn angeschlossen.
BMA Ankopplung
Auswahl zwischen den Betriebsmodi. Zur Auswahl stehen:
- Aus
- BMA
BMA Ankopplung - BMA
A/B bei Wegestörung auftrennen / BMA abschalten
Trennt die A/B Leitung auf, wenn das Gerät meldeunfähig ist.
Verzögerung Ü-Weg Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer Störung des Übertragungswegs.
Verzögerung Kommunikationsstörung mit Basisbaugruppe
Toleranzzeit für Kommunikationsstörungen.

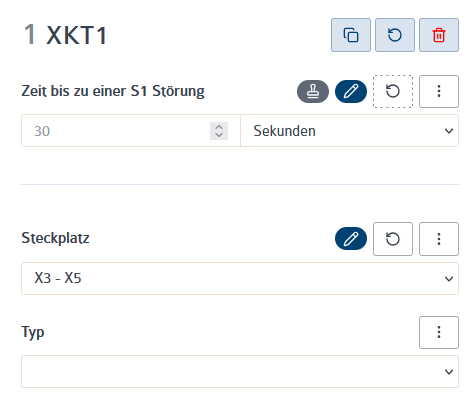

XKT 1
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Steckplatz
Einstellen des Steckplatzes der Baugruppe.
Typ
Auswahl des Typs. Zur Auswahl stehen:
- XKT_IO
- XKT_EMA

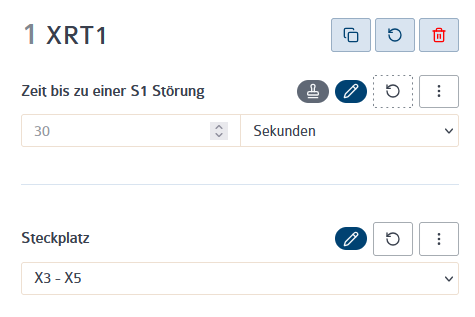

XRT 1
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Steckplatz
Einstellen des Steckplatzes der Baugruppe.

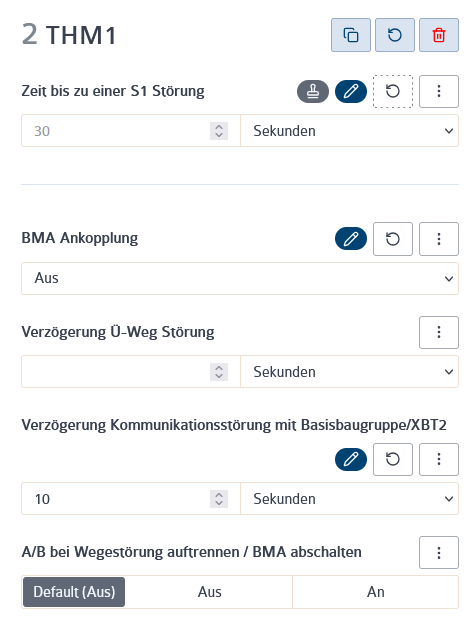

THM 1
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
BMA Ankopplung
Auswahl zwischen den Betriebsmodi. Zur Auswahl stehen:
- Aus
- BMA
BMA Ankopplung - BMA
A/B bei Wegestörung auftrennen / BMA abschalten
Trennt die A/B Leitung auf, wenn das Gerät meldeunfähig ist.
Verzögerung Ü-Weg Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer Störung des Übertragungswegs.
Verzögerung Kommunikationsstörung mit Basisbaugruppe
Toleranzzeit für Kommunikationsstörungen.
XEP 1
ABI
ABI MC 1100 / MC 1200
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Weitergabe Summenstörstatus sperren
Sperrt die Weitergabe des Summenstörportstatus an die GMA.
Zielabfolge Einzelmelder-Meldungen
Auswahl der gewünschten Zielabfolge für das Übertragen von Einzelmelder-Meldungen.
GMA Fernzugriff
Sperren oder Freigeben des Fernzugriffs auf die GMA über die ÜE.
ABI MC 1500
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Weitergabe Summenstörstatus sperren
Sperrt die Weitergabe des Summenstörportstatus an die GMA.
Zielabfolge Einzelmelder-Meldungen
Auswahl der gewünschten Zielabfolge für das Übertragen von Einzelmelder-Meldungen.
GMA Fernzugriff
Sperren oder Freigeben des Fernzugriffs auf die GMA über die ÜE.
ABI MC 1500 -8 / -16
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Weitergabe Summenstörstatus sperren
Sperrt die Weitergabe des Summenstörportstatus an die GMA.
Zielabfolge Einzelmelder-Meldungen
Auswahl der gewünschten Zielabfolge für das Übertragen von Einzelmelder-Meldungen.
GMA Fernzugriff
Sperren oder Freigeben des Fernzugriffs auf die GMA über die ÜE.
Securiton
Securiton Typ 16/8
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Daten transparent weiterleiten
Sämtliche Daten der GMA werden einfach weitergeleitet. Die ÜE nimmt keine Kenntnis vom Inhalt.
Abfolge
Auswahl der gewünschten Zielabfolge für das Übertragen von Meldungen.
Schnelle Meldungsabfrage bei aktiver Übertragung
Ist bereits eine Übertragung aktiv, werden Meldungen schneller abgesetzt.
Überwachungsintervall (Polling)
Einstellen des Pollings, wie es von der Leitstelle erwartet wird.
Verbindungen
Die GMA kann auf zwei Arten angebunden werden:
- Seriell
- per IP
Serielle Verbindung
Serielle Schnittstelle
Auswahl der seriellen Schnittstelle, an der die GMA angeschlossen ist.Übertragungsrate
Auswahl der Übertragungsrate.
Bereitschaft anhand des DSR-Signals
Bereitschaft wird anhand des DSR-Signals bestimmt.
IP-Verbindung
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Schlüssel
Eingabe des Schlüssels.
Verzögerungszeiten bei Ports
Verzögerung einzelner Störkriterien.
Summenstörport
Verzögert die Auslösung des Summenstörports SUM.
NAK-Port
Verzögert die Auslösung des Quittungsports NQ.
Meldebuffer
Verzögert die Auslösung des Störkriteriums Meldungspuffer.
Nicht kritische Wegestörung
Verzögert die Auslösung des Störkriteriums unkritische Wegestörung.
Kritische Wegestörung
Verzögert die Auslösung des Störkriteriums kritische Wegestörung.
Netzstörung
Verzögert die Auslösung des Störkriteriums Netzstörung.
Akkustörung
Verzögert die Auslösung des Störkriteriums Akkustörung.
Securiton Typ 32/8
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Daten transparent weiterleiten
Sämtliche Daten der GMA werden einfach weitergeleitet. Die ÜE nimmt keine Kenntnis vom Inhalt.
Abfolge
Auswahl der gewünschten Zielabfolge für das Übertragen von Meldungen.
Schnelle Meldungsabfrage bei aktiver Übertragung
Ist bereits eine Übertragung aktiv, werden Meldungen schneller abgesetzt.
Überwachungsintervall (Polling)
Einstellen des Pollings, wie es von der Leitstelle erwartet wird.
Verbindungen
Die GMA kann auf zwei Arten angebunden werden:
- Seriell
- per IP
Serielle Verbindung
Serielle Schnittstelle
Auswahl der seriellen Schnittstelle, an der die GMA angeschlossen ist.Übertragungsrate
Auswahl der Übertragungsrate.
Bereitschaft anhand des DSR-Signals
Bereitschaft wird anhand des DSR-Signals bestimmt.
IP-Verbindung
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Schlüssel
Eingabe des Schlüssels.
Verzögerungszeiten bei Ports
Verzögerung einzelner Störkriterien.
Summenstörport
Verzögert die Auslösung des Summenstörports SUM.
NAK-Port
Verzögert die Auslösung des Quittungsports NQ.
Meldebuffer
Verzögert die Auslösung des Störkriteriums Meldungspuffer.
Nicht kritische Wegestörung
Verzögert die Auslösung des Störkriteriums unkritische Wegestörung.
Kritische Wegestörung
Verzögert die Auslösung des Störkriteriums kritische Wegestörung.
Netzstörung
Verzögert die Auslösung des Störkriteriums Netzstörung.
Akkustörung
Verzögert die Auslösung des Störkriteriums Akkustörung.
Securiton SecuriFire
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
IP-Verbindung
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Schlüssel
Eingabe des Schlüssels.
Zentral-Element auf Eingang Mapping
Elementnummer
Eingabe des zu mappenden Elements
Zentrale
Eingabe der Zentrale
Eingang
Auswahl des Eingangs, auf den gemappt werden soll.
SIEMENS
SIEMENS Intrusion
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Serielle Verbindung
Serielle Schnittstelle
Auswahl der seriellen Schnittstelle, an der die GMA angeschlossen ist.Übertragungsrate
Auswahl der Übertragungsrate.
Adresse
Eingabe der Adresse.
Poll Master
Übertragungseinrichtung fragt den Master ab.
Poll Slave
Übertragungseinrichtung fragt den Slave ab.
Protokollverzögerung
Aktivieren der Protokollverzögerung.
Übertragung ohne ausgelöste Freigabe
Meldungen auch dann übertragen, wenn keine Freigabe vorliegt.
Abfolge
Auswahl der gewünschten Zielabfolge für das Übertragen von Meldungen.
SIEMENS Transliner
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Abfolge
Auswahl der gewünschten Zielabfolge für das Übertragen von Meldungen.
Schnelle Meldungsabfrage bei aktiver Übertragung
Ist bereits eine Übertragung aktiv, werden Meldungen schneller abgesetzt.
Überwachungsintervall (Polling)
Einstellen des Pollings, wie es von der Leitstelle erwartet wird.
Serielle Verbindung
Serielle Schnittstelle
Auswahl der seriellen Schnittstelle, an der die GMA angeschlossen ist.Übertragungsrate
Auswahl der Übertragungsrate.
Bereitschaft anhand des DSR-Signals
Bereitschaft wird anhand des DSR-Signals bestimmt.
IP-Verbindung
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Schlüssel
Eingabe des Schlüssels.
Verzögerungszeiten bei Ports
Verzögerung einzelner Störkriterien.
Summenstörport
Verzögert die Auslösung des Summenstörports SUM.
NAK-Port
Verzögert die Auslösung des Quittungsports NQ.
Meldebuffer
Verzögert die Auslösung des Störkriteriums Meldungspuffer.
Nicht kritische Wegestörung
Verzögert die Auslösung des Störkriteriums unkritische Wegestörung.
Kritische Wegestörung
Verzögert die Auslösung des Störkriteriums kritische Wegestörung.
Netzstörung
Verzögert die Auslösung des Störkriteriums Netzstörung.
Akkustörung
Verzögert die Auslösung des Störkriteriums Akkustörung.
Sonstige
Alamos FE2
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
IP-Verbindung
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Schlüssel
Eingabe des Schlüssels.
REST-Schnittstelle Pfad
Dateipfad der REST-Schnittstelle.
Benutzername
Eingabe des Benutzernamens.
Passwort
Eingabe des Passworts.
Bosch MAP 5000
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Abfolge
Auswahl der gewünschten Zielabfolge für das Übertragen von Meldungen.
Schnelle Meldungsabfrage bei aktiver Übertragung
Ist bereits eine Übertragung aktiv, werden Meldungen schneller abgesetzt.
Überwachungsintervall (Polling)
Einstellen des Pollings, wie es von der Leitstelle erwartet wird.
Verbindungen
Die GMA kann auf zwei Arten angebunden werden:
- Seriell
- per IP
Serielle Verbindung
Serielle Schnittstelle
Auswahl der seriellen Schnittstelle, an der die GMA angeschlossen ist.Übertragungsrate
Auswahl der Übertragungsrate.
Bereitschaft anhand des DSR-Signals
Bereitschaft wird anhand des DSR-Signals bestimmt.
IP-Verbindung
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Schlüssel
Eingabe des Schlüssels.
CM-Security CM2031 / 2040 / 2045 / 2050
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Daten transparent weiterleiten
Sämtliche Daten der GMA werden einfach weitergeleitet. Die ÜE nimmt keine Kenntnis vom Inhalt.
Abfolge
Auswahl der gewünschten Zielabfolge für das Übertragen von Meldungen.
Schnelle Meldungsabfrage bei aktiver Übertragung
Ist bereits eine Übertragung aktiv, werden Meldungen schneller abgesetzt.
Überwachungsintervall (Polling)
Einstellen des Pollings, wie es von der Leitstelle erwartet wird.
Verbindungen
Die GMA kann auf zwei Arten angebunden werden:
- Seriell
- per IP
Serielle Verbindung
Serielle Schnittstelle
Auswahl der seriellen Schnittstelle, an der die GMA angeschlossen ist.Übertragungsrate
Auswahl der Übertragungsrate.
Bereitschaft anhand des DSR-Signals
Bereitschaft wird anhand des DSR-Signals bestimmt.
IP-Verbindung
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Schlüssel
Eingabe des Schlüssels.
Verzögerungszeiten bei Ports
Verzögerung einzelner Störkriterien.
Summenstörport
Verzögert die Auslösung des Summenstörports SUM.
NAK-Port
Verzögert die Auslösung des Quittungsports NQ.
Meldebuffer
Verzögert die Auslösung des Störkriteriums Meldungspuffer.
Nicht kritische Wegestörung
Verzögert die Auslösung des Störkriteriums unkritische Wegestörung.
Kritische Wegestörung
Verzögert die Auslösung des Störkriteriums kritische Wegestörung.
Netzstörung
Verzögert die Auslösung des Störkriteriums Netzstörung.
Akkustörung
Verzögert die Auslösung des Störkriteriums Akkustörung.
ESPA-BMA
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Serielle Schnittstelle
Auswahl der seriellen Schnittstelle, an der die GMA angeschlossen ist.Übertragungsrate
Auswahl der Übertragungsrate.
Abfolge
Auswahl der gewünschten Zielabfolge für das Übertragen von Meldungen.
GMA VdS-2465
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Daten transparent weiterleiten
Sämtliche Daten der GMA werden einfach weitergeleitet. Die ÜE nimmt keine Kenntnis vom Inhalt.
Abfolge
Auswahl der gewünschten Zielabfolge für das Übertragen von Meldungen.
Schnelle Meldungsabfrage bei aktiver Übertragung
Ist bereits eine Übertragung aktiv, werden Meldungen schneller abgesetzt.
Überwachungsintervall (Polling)
Einstellen des Pollings, wie es von der Leitstelle erwartet wird.
Verbindungen
Die GMA kann auf zwei Arten angebunden werden:
- Seriell
- per IP
Serielle Verbindung
Serielle Schnittstelle
Auswahl der seriellen Schnittstelle, an der die GMA angeschlossen ist.Übertragungsrate
Auswahl der Übertragungsrate.
Bereitschaft anhand des DSR-Signals
Bereitschaft wird anhand des DSR-Signals bestimmt.
IP-Verbindung
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Schlüssel
Eingabe des Schlüssels.
Verzögerungszeiten bei Ports
Verzögerung einzelner Störkriterien.
Summenstörport
Verzögert die Auslösung des Summenstörports SUM.
NAK-Port
Verzögert die Auslösung des Quittungsports NQ.
Meldebuffer
Verzögert die Auslösung des Störkriteriums Meldungspuffer.
Nicht kritische Wegestörung
Verzögert die Auslösung des Störkriteriums unkritische Wegestörung.
Kritische Wegestörung
Verzögert die Auslösung des Störkriteriums kritische Wegestörung.
Netzstörung
Verzögert die Auslösung des Störkriteriums Netzstörung.
Akkustörung
Verzögert die Auslösung des Störkriteriums Akkustörung.
Honeywell MB-Secure
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Abfolge
Auswahl der gewünschten Zielabfolge für das Übertragen von Meldungen.
Schnelle Meldungsabfrage bei aktiver Übertragung
Ist bereits eine Übertragung aktiv, werden Meldungen schneller abgesetzt.
Überwachungsintervall (Polling)
Einstellen des Pollings, wie es von der Leitstelle erwartet wird.
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Schlüssel
Eingabe des Schlüssels.
MCLink
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Abfolge
Auswahl der gewünschten Zielabfolge für das Übertragen von Meldungen.
Schnelle Meldungsabfrage bei aktiver Übertragung
Ist bereits eine Übertragung aktiv, werden Meldungen schneller abgesetzt.
Überwachungsintervall (Polling)
Einstellen des Pollings, wie es von der Leitstelle erwartet wird.
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Schlüssel
Eingabe des Schlüssels.
NSC Solution F2
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Serielle Schnittstelle
Auswahl der seriellen Schnittstelle, an der die GMA angeschlossen ist.Schrack Seconet Integral IP
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.IP-Adresse
Eingabe der IP-Adresse der GMA.
Port
Eingabe des Ports.
Benutzername
Eingabe des Benutzernamens.
Passwort
Eingabe des Passworts.
Zentral-Element auf Eingang Mapping
Elementnummer
Eingabe des zu mappenden Elements
Zentrale
Eingabe der Zentrale
Eingang
Auswahl des Eingangs, auf den gemappt werden soll.
Vanderbilt SPC
Zeit bis zu einer S1-Störung
Angabe der Toleranzzeit zwischen Erkennen und Melden einer S1-Störung.
Übertragungsweg
Auswahl des zu verwendenden Übertragungswegs für die Kommunikation mit der GMA.Port
Eingabe des Ports.
Linie 0-n, auf der ALLE nicht aufgeführten MArten als Alarm gemeldet werden
Minimal gültiger Softwarestand der SPC
Angabe des Softwarestands, den die SPC mindestens haben muss.
Maximal gültiger Softwarestand der SPC
Angabe des Softwarestands, den die SPC höchstens haben darf.
Liste der SIA-Meldungsarten
Auflistung der utnerstützten SIA-Meldungsarten.
Durch Klick auf das Pluszeichen wird ein weiteres Mapping hinzugefügt.
Bereiche, bei denen die angegebene Meldungsart verwendet wird
Angabe der Bereiche, in welchen die Meldungsart verwendet wird.
Liste mit SIA-Meldungsarten für Auslösung
Angabe der SIA-Meldungsarten, die als Auslösung gewertet werden.
Liste mit SIA-Meldungsarten für Rückstellung
Angabe der SIA-Meldungsarten, die als Rückstellung gewertet werden.
Alarmcodes haben Einzelmeldertexte
Auswahl, ob die Alarmcodes über Einzelmeldertexte verfügen.
Liste, auf der das Element abgebildet wird
Angabe der Liste, die das Element enthält.
