Ausgänge

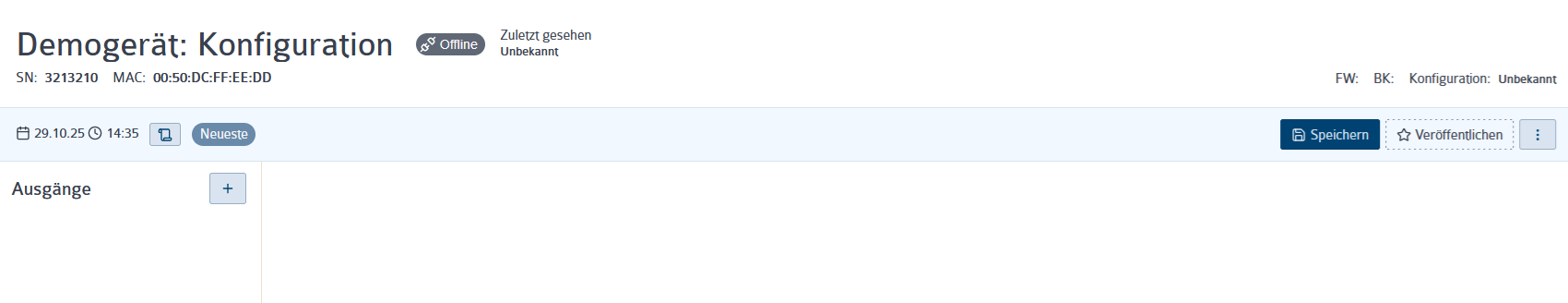

Menü zur Konfiguration verwendeter Eingänge.
Ausgänge

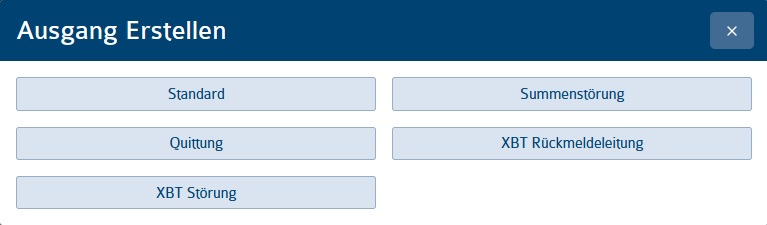

Ein Klick auf das Pluszeichen öffnet folgenden Auswahldialog:
Standard
Name
Freitext zur Bezeichnung des Summenstörausgangs.
Hw-Anschluss
Auswahl des Anschlusses.
Zustand bei Auslösung
Offen
Der Ausgang ist geöffnet, wenn er angesteuert wird.
Geschlossen
Der Ausgang ist geschlossen, wenn er angesteuert wird.
Bereich
Eingang/Meldung ist dem ausgewählten Bereich zugeordnet und das Erzeugen einer Meldung ist von dessen Scharf/Unscharf-Zustand abhängig.
Schaltdauer
Der Ausgang wird für die eingestellte Zeit geschaltet. Bei Schaltdauer 0 bleibt der Ausgang geschaltet, solange das ansteuernde Element in Auslösung ist.
Summenstörung
Name
Freitext zur Bezeichnung des Summenstörausgangs.
Hw-Anschluss
Auswahl des Anschlusses.
Zustand bei Auslösung
Offen
Der Ausgang ist geöffnet, wenn er angesteuert wird.
Geschlossen
Der Ausgang ist geschlossen, wenn er angesteuert wird.
System
Störung der Baugruppe (ADC, BUS o. ä.).
Akku
Störung des Akkus.
Netz
Störung der 230 V Versorgung.
Ereignisspeicher
Ereignisspeicher zu 90 % gefüllt.
Schlüsselfehler
Fehlen eines Schlüssels.
SIP
Störung der Verbindung zum SIP-Registrar.
S1
Störung der S1-Schnittstelle.
NSL-Traffic
Störung der NSL-Verbindung.
Erstweg
Störung des Erstwegs.
Zweitweg
Störung des Zweitwegs.
Alle Wege
Störung sämtlicher Übertragungswege.
Quittung
Name
Freitext zur Bezeichnung des Quittungsports.
Hw-Anschluss
Auswahl des Anschlusses.
Zustand bei Auslösung
Offen
Der Ausgang ist geöffnet, wenn er angesteuert wird.
Geschlossen
Der Ausgang ist geschlossen, wenn er angesteuert wird.
Typ
Negative Meldung
Ausgang öffnet, wenn Meldung nicht rechtzeitig quittiert wird.
Positive Meldung
Ausgang öffnet, sobald eine Meldung quittiert wurde.
Negative Meldung bis Warteschlange leer ist
Ausgang bleibt geöffnet, bis die Warteschlange abgearbeitet wurde.
XBT Rückmeldeleitung
Name
Freitext zur Bezeichnung des Quittungsports.
Hw-Anschluss
Auswahl des Anschlusses.
Zustand bei Auslösung
Offen
Der Ausgang ist geöffnet, wenn er angesteuert wird.
Geschlossen
Der Ausgang ist geschlossen, wenn er angesteuert wird.
Funktion des Quittungsports
Ab BMA Auslösung
Der Quittungsausgang wird angesteuert, solange die BMA sich in Auslösung befindet.
Nach BMA Rückstellung
Der Quittungsport wird nach der Rückstellung der BMA für die eingestellte Dauer angesteuert.
Positive Quittung
Der Quittungsport wird nach Erhalt der Meldungsquittung für die eingestellte Dauer angesteuert.
Negative Quittung
Der Quittungsport schaltet für die eingestellte Schaltdauer, wenn nach Ablauf der Rücksetzzeit keine Meldungsquittung eingegangen ist.
XBT Störung
Name
Freitext zur Bezeichnung des Störausgangs.
Hw-Anschluss
Auswahl des Anschlusses.
Zustand bei Auslösung
Offen
Der Ausgang ist geöffnet, wenn er angesteuert wird.
Geschlossen
Der Ausgang ist geschlossen, wenn er angesteuert wird.
