Netzgerät NT360-12/E

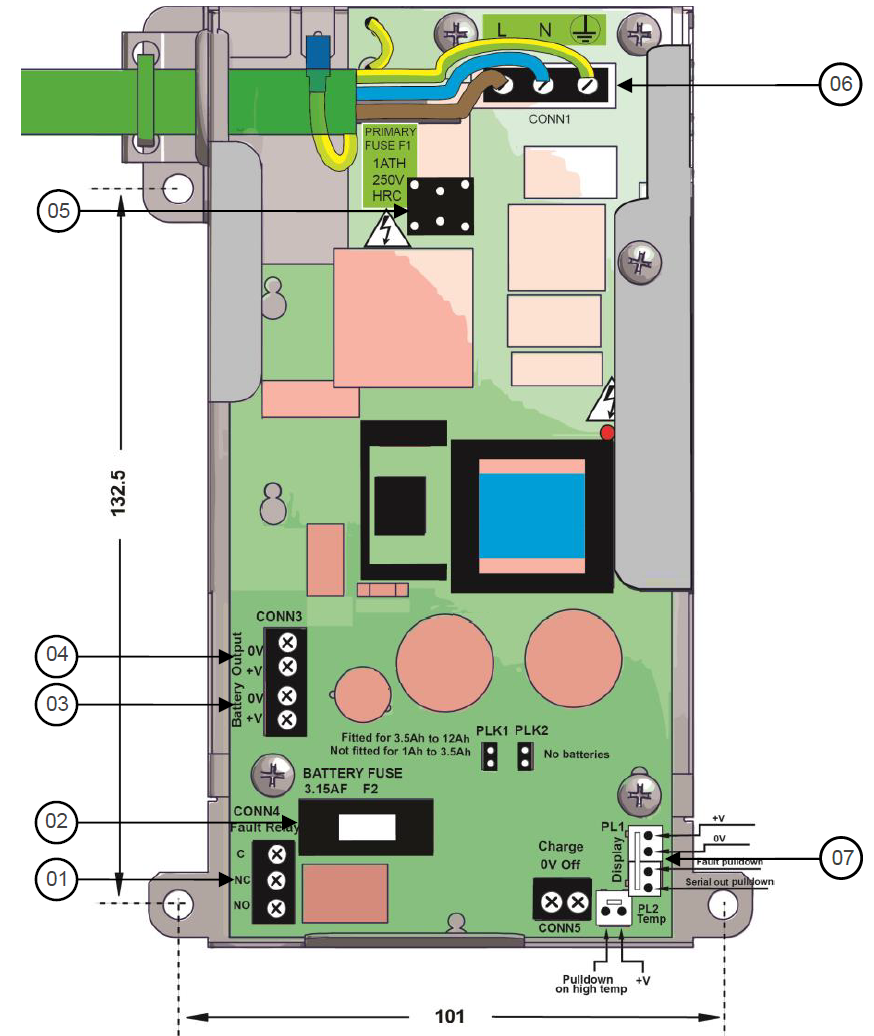

Übersicht

Nr.	Funktion
01	Störrelais
02	Sicherung Akku 12 V DC (F 3,15 A L 250 V)
03	Akkuanschluss + - (nur 12 V DC Akkus von 1–12 Ah)
04	Spannungsausgang 12 V DC max. 2 A inkl. Ladestrom
05	Sicherung 230 V AC (T 1 A H 250 V)
06	Netzanschluss 230 V AC 50 Hz (L N PE) max. 2,5 mm²

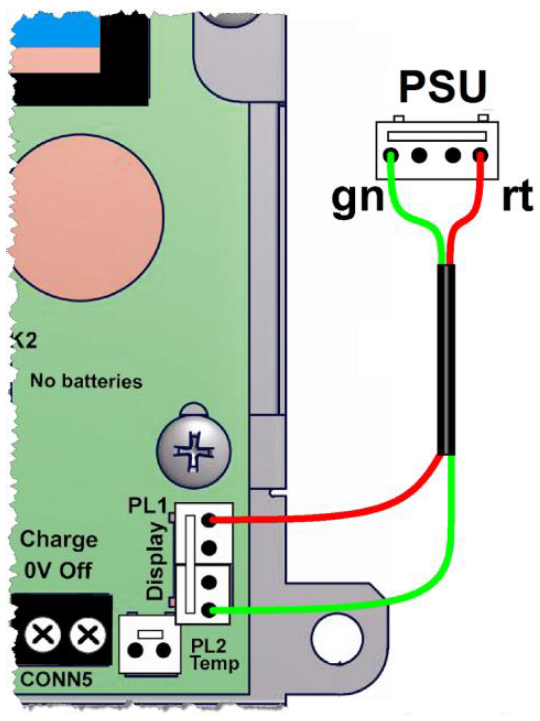

07	Anschluss Spannungsüberwachung (auf PSU zur TLV 1)

warnung

Das Drehen des Potentiometers ist verboten.

Netzversorgungsspannung	230 V AC, 50/60 Hz
Typische Leistungsaufnahme	69 W
Ausgangsspannung	10–15 V DC
Ausgangsstrom	2 A inkl. Ladestrom 1,25 A ohne Ladestrom
Akku-Ladekapazität	2–12 Ah
Maße	112 x 174 x 54 mm
Temperaturbereich	-10 °C bis +40 °C
Gewicht	ca. 340 g
