Netzgerät TAS-75B

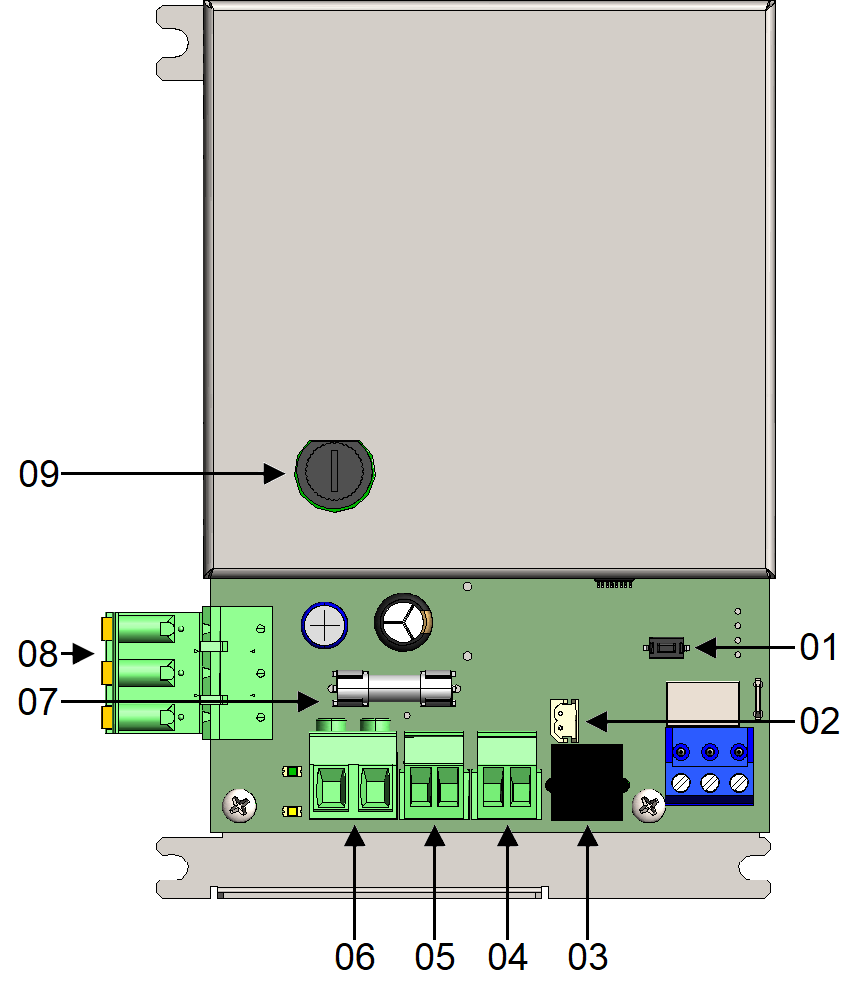

Übersicht
| Nr. | Funktion |
|---|---|
| 01 | Taster zum Start ohne Netzspannung |
| 02 | Anschluss für Temperaturfühler |
| 03 | Schnittstelle zur TLV 1 |
| 04 | Spannungsausgang Verbraucher 2, 12 V DC |
| 05 | Spannungsausgang Verbraucher 1, 12 V DC |
| 06 | Akkuanschluss (nur 12 V DC Akkus bis 12 Ah) |
| 07 | Sicherung Akku (F 5 A H 250 V) |
| 08 | Netzanschluss 230 V AC 50 Hz (L N PE) max. 2,5 mm2 |
| 09 | Sicherung 230 V AC (T 3,15 A H 250 V) |
info
Steht kein Netzanschluss zur Verfügung, betätigen Sie den Taster 01 für mindestens 3 Sekunden, um das Netzgerät dennoch zu starten.
warnung
Kleben Sie den Temperaturfühler auf die Oberseite des Akkus. Ist der Fühler nicht korrekt installiert, kann der Ladevorgang beeinträchtigt werden.
Technische Daten
| Netzversorgungsspannung | 230 V AC, 50/60 Hz |
| Typische Leistungsaufnahme | 90 W |
| Maximale Leistungsaufnahme | 130 W |
| Ausgangsspannung | 10,5–14,4 V DC |
| Ausgangsstrom | je Ausgang 1,7 A
Ladestrom 0,75 A |
| Akku-Ladekapazität | 12 Ah |
| Maße | 107 x 146 x 40 mm |
| Temperaturbereich | -10 °C bis +55 °C |
| Gewicht | ca. 490 g |
Verzögerungszeiten Zustandsänderung
Bei Zustandsänderungen kommt es zwischen dem Zeitpunkt der Änderung und dem Melden an der Schnittstelle des TAS-75B zu folgenden maximalen Verzögerungszeiten:
| Zustand | Maximale Verzögerung |
|---|---|
| Netzstörung | 40 ms |
| Störung Energieversorgung | 50 ms |
| Überspannung | 10 ms |
| Ausgang 1 deaktiv | 500 ms |
| Ausgang 2 deaktiv | 500 ms |
| Akkusicherung defekt | Abhängig von Laufzeit der Widerstandsmessung |
| Akkutest fehlgeschlagen | Abhängig von Laufzeit des Akkutests |
| Akku fehlt | Abhängig von Laufzeit der Widerstandsmessung |
| Akkuspannung niedrig | 2 s |
| Hoher Innenwiderstand | Abhängig von Laufzeit der Widerstandsmessung + 40 s |
| Fehler Temperaturmessung | 500 ms |
