TER 1
Übersicht
Die Baugruppe TER 1 arbeitet im 4G- und 5G-Netz und kann für das mobile Internet genutzt werden.
Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

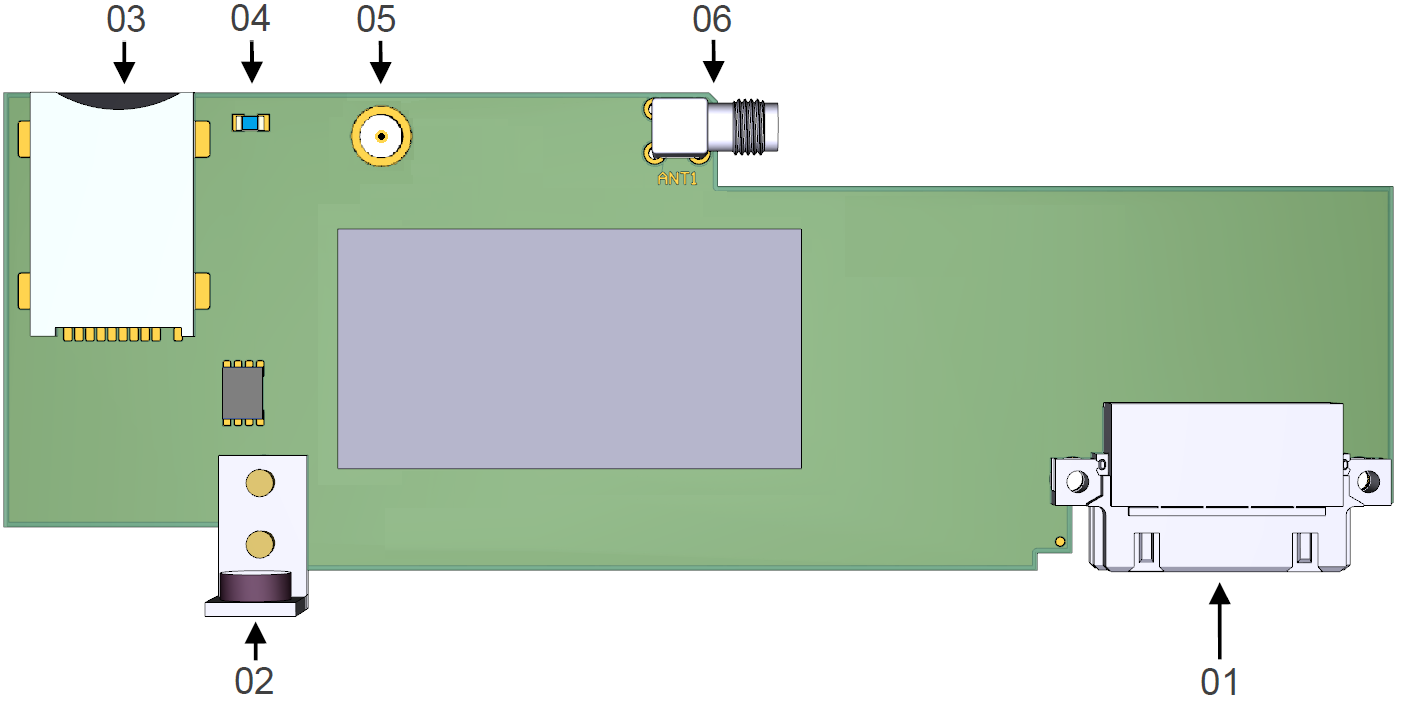

| Nummer | Funktion |
|---|---|
| 01 | Steckverbinder für Aufnahme auf TLV 1 (E1 oder E2) |
| 02 | Befestigungswinkel |
| 03 | SIM-Karten-Slot zur Aufnahme einer Mini-SIM-Karte |
| 04 | Status-LED |
| 05 | optionaler Antennenanschluss |
| 06 | Antennenanschluss (SMA-Buchse) |
Die Funktionalität des Funknetzes obliegt alleine dem Netzbetreiber. Fragen zu Verfügbarkeit, Tarifen usw. beantwortet Ihnen Ihr Provider.
Beachten Sie, dass der Empfangspegel nicht ausschlaggebend dafür ist, ob der Übertragungsweg tatsächlich genutzt werden kann. Der Empfangspegel spiegelt nur die momentane Stärke des Signals zwischen Antenne und Funkmast wider.
Er ist kein Indikator für die Verfügbarkeit des mobilen Internets oder sonstiger Dienste.
LEDs
Status-LED
| Rythmus | Bedeutung |
|---|---|
| Aus | Modem aus |
| 200 ms an / 1800 ms aus | Keine SIM/PIN, Netzsuche |
| 1800 ms an / 200 ms aus | Idle-Mode/eingebucht |
| 125 ms an / 125 ms aus | Datentransfer aktiv |
Beachten Sie, dass der Empfangspegel nicht ausschlaggebend dafür ist, ob der Übertragungsweg tatsächlich genutzt werden kann. Der Empfangspegel spiegelt nur die momentane Stärke des Signals zwischen Antenne und Funkmast wider.
Er ist kein Indikator für die Verfügbarkeit des mobilen Internets oder sonstiger Dienste.
Die Funktionalität des Funknetzes obliegt alleine dem Netzbetreiber. Fragen zu Verfügbarkeit, Tarifen usw. beantwortet Ihnen Ihr Provider.
Technische Daten
| Betriebsspannung | über Basisbaugruppe |
| Typische Leistungsaufnahme | 0,5 W |
| Maximale Leistungsaufnahme | 1,5 W |
| Maximale Leitungslänge Antenne | 30 m |
| Modemtyp (modular) | Quectel RG255C-GL |
| Frequenzbänder 5G NR SA | 4500 MHz, 3700 MHz, 3500 MHz, 2600 MHz,
2500 MHz, 2300 MHz, 2100 MHz, 2000 MHz, 1900 MHz, 1800 MHz, 1700 MHz, 900 MHz, 850 MHz, 800 MHz, 700 MHz, 600 MHz |
| Frequenzbänder LTE-FDD | 2600 MHz, 2300 MHz, 2100 MHz, 1900 MHz,
1800 MHz, 1700 MHz, 900 MHz, 850 MHz, 800 MHz, 700 MHz, 600 MHz, |
| Frequenzbänder LTE-TDD | 3700 MHz, 3500 MHz, 2600 MHz, 2500 MHz,
2300 MHz, 2000 MHz, 1900 MHz |
| Downloadrate / Uploadrate | bis zu 3 Mbit/s Download
bis zu 1 Mbit/s Upload |
| Maße | 55 x 160 x 16 mm |
| Gewicht | ca. 65 g |
| SIM-Kartenaufnahme | Steckplatz für Mini-SIM |
| Antennenbuchse | SMA |
| Steckplatz für Funkmodem | M.2 Formfaktor |
