TEN 1
Übersicht
Die Baugruppe TEN 1 arbeitet im 2G- und 4G-Netz und kann für das mobile Internet genutzt werden. Das LTE-Cat. M1-Modem der TEN 1 ist für M2M- und IoT-Anwendungen optimiert.
Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

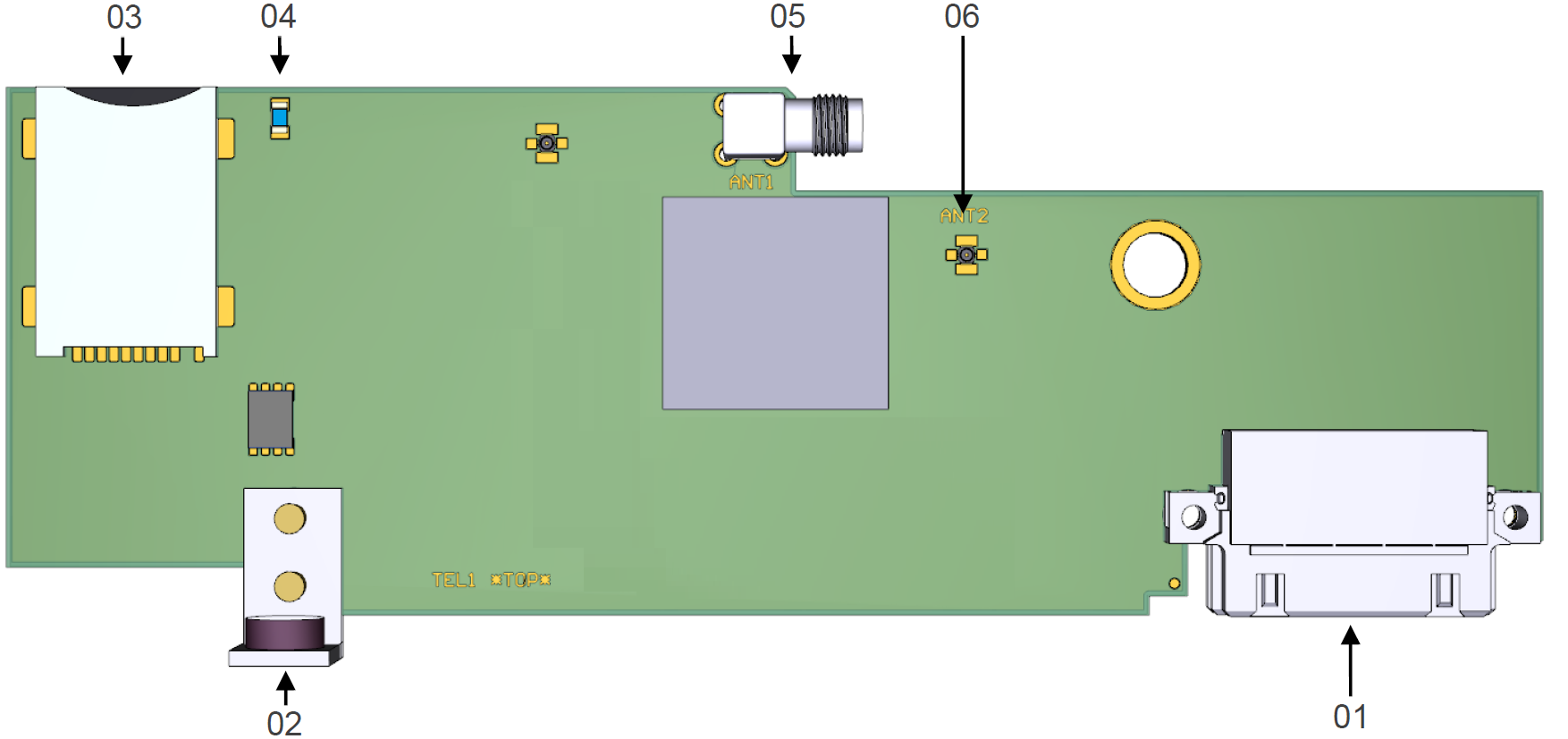

| Nummer | Funktion |
|---|---|
| 01 | Steckverbinder für Aufnahme auf TLV 1 (E1 oder E2) |
| 02 | Befestigungswinkel |
| 03 | SIM-Karten-Slot zur Aufnahme einer Mini-SIM-Karte |
| 04 | Status-LED |
| 05 | Antennenanschluss (SMA-Buchse) |
| 06 | U.FL Koaxial-Antennenbuchse |
Die Funktionalität des Funknetzes obliegt alleine dem Netzbetreiber. Fragen zu Verfügbarkeit, Tarifen usw. beantwortet Ihnen Ihr Provider.
Beachten Sie, dass der Empfangspegel nicht ausschlaggebend dafür ist, ob der Übertragungsweg tatsächlich genutzt werden kann. Der Empfangspegel spiegelt nur die momentane Stärke des Signals zwischen Antenne und Funkmast wider.
Er ist kein Indikator für die Verfügbarkeit des mobilen Internets oder sonstiger Dienste.
LEDs
Status-LED
| Rythmus | Bedeutung |
|---|---|
| Aus | Modem aus |
| 200 ms an / 1800 ms aus | Keine SIM/PIN, Netzsuche |
| 1800 ms an / 200 ms aus | Idle-Mode/eingebucht |
| 125 ms an / 125 ms aus | Datentransfer aktiv |
Beachten Sie, dass der Empfangspegel nicht ausschlaggebend dafür ist, ob der Übertragungsweg tatsächlich genutzt werden kann. Der Empfangspegel spiegelt nur die momentane Stärke des Signals zwischen Antenne und Funkmast wider.
Er ist kein Indikator für die Verfügbarkeit des mobilen Internets oder sonstiger Dienste.
Die Funktionalität des Funknetzes obliegt alleine dem Netzbetreiber. Fragen zu Verfügbarkeit, Tarifen usw. beantwortet Ihnen Ihr Provider.
Technische Daten
| Betriebsspannung | über Basisbaugruppe |
| Typische Leistungsaufnahme | 0,19 W |
| Maximale Leitungslänge Antenne | 30 m |
| Modem | Quectel BG95-M5 LTE Cat. M1 |
| Maximale Sendeleistung | 412,07 mW / 26,15 dBm (GPRS-900) |
| Frequenzbänder LTE-M | 700 MHz, 800 MHz, 850 MHz, 900 MHz,
1800 MHz, 1900 MHz, 2100 MHz |
| Frequenzbänder GPRS | 850 MHz, 900 MHz, 1800 MHz, 1900 MHz |
| Downloadrate / Uploadrate | bis zu 0,5 Mbit/s Download via LTE
bis zu 1 Mbit/s Upload via LTE |
| Maße | 55 x 160 x 14 mm |
| Gewicht | ca. 50 g |
| SIM-Kartenaufnahme | Steckplatz für Mini-SIM |
| Antennenbuchse | SMA |
