TEG 2
Übersicht
Die TEG 2 arbeitet im 2G-Netz. Nutzbare Alarmierungsarten sind mobiles Internet, SMS und Voice über GSM.
Niemals Module und/oder andere Steckkarten unter Spannung ziehen/stecken und/oder adressieren.

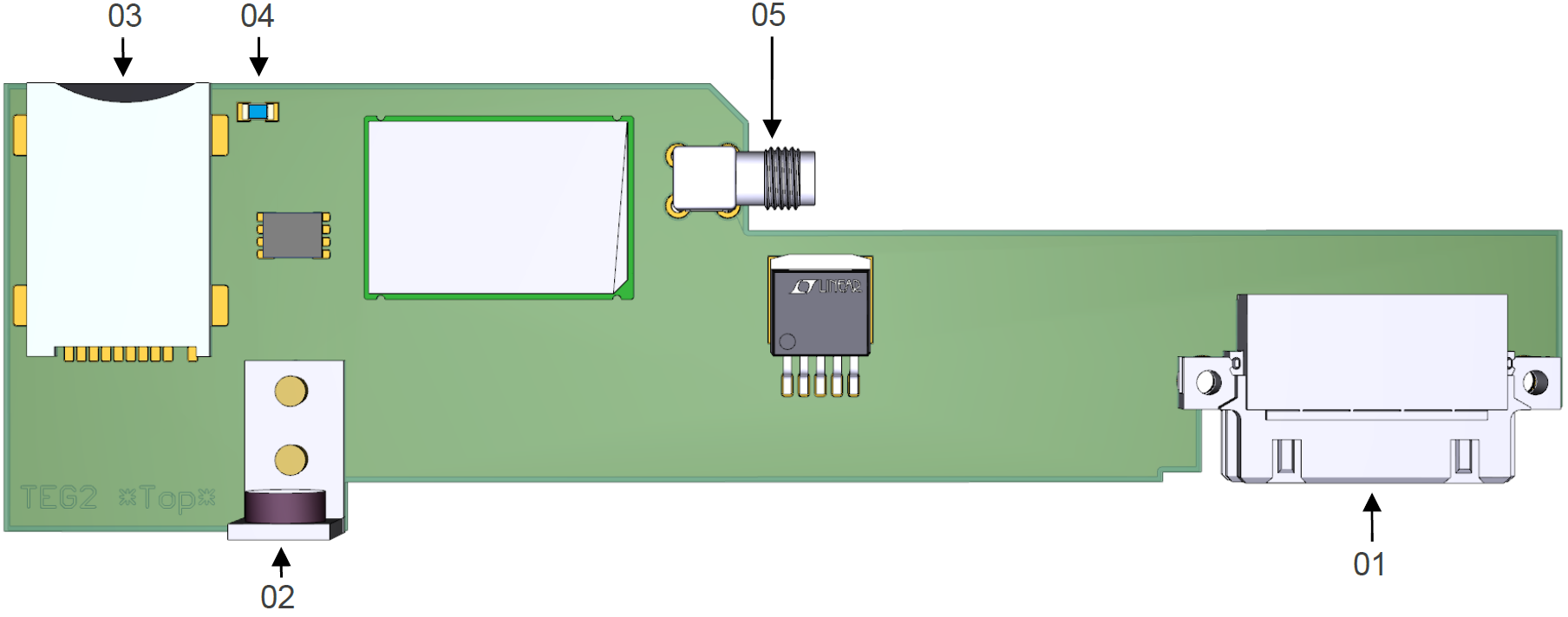

| Nummer | Funktion |
|---|---|
| 01 | Steckverbinder für Aufnahme auf TLV 1 (E1 oder E2) |
| 02 | Befestigungswinkel |
| 03 | SIM-Karten-Slot zur Aufnahme einer Mini-SIM-Karte |
| 04 | Status-LED |
| 05 | Antennenanschluss (SMA-Buchse) |
Die Funktionalität des Funknetzes obliegt alleine dem Netzbetreiber. Fragen zu Verfügbarkeit, Tarifen usw. beantwortet Ihnen Ihr Provider.
Beachten Sie, dass der Empfangspegel nicht ausschlaggebend dafür ist, ob der Übertragungsweg tatsächlich genutzt werden kann. Der Empfangspegel spiegelt nur die momentane Stärke des Signals zwischen Antenne und Funkmast wider.
Er ist kein Indikator für die Verfügbarkeit des mobilen Internets oder sonstiger Dienste.
LEDs
Status-LED
| Rhythmus | Bedeutung |
|---|---|
| Aus | Modem aus |
| 200 ms an / 1800 ms aus | Keine SIM/PIN, Netzsuche |
| 1800 ms an / 200 ms aus | Idle-Mode/eingebucht |
| 125 ms an / 125 ms aus | Datentransfer aktiv |
Beachten Sie, dass der Empfangspegel nicht ausschlaggebend dafür ist, ob der Übertragungsweg tatsächlich genutzt werden kann. Der Empfangspegel spiegelt nur die momentane Stärke des Signals zwischen Antenne und Funkmast wider.
Er ist kein Indikator für die Verfügbarkeit des mobilen Internets oder sonstiger Dienste.
Die Funktionalität des Funknetzes obliegt alleine dem Netzbetreiber. Fragen zu Verfügbarkeit, Tarifen usw. beantwortet Ihnen Ihr Provider.
Technische Daten
| Betriebsspannung | über Basisbaugruppe |
| Typische Leistungsaufnahme | 0,3 W |
| Maximale Leitungslänge Antenne | 30 m |
| Modem | Cinterion BGS2-E (Rel.2) |
| Frequenzbänder GSM | B8 900 MHz, B3 1800 MHz |
| Maße | 46 x 160 x 15 mm |
| Gewicht | ca. 40 g |
| SIM-Kartenaufnahme | Steckplatz für Mini-SIM |
| Antennenbuchse | SMA |
