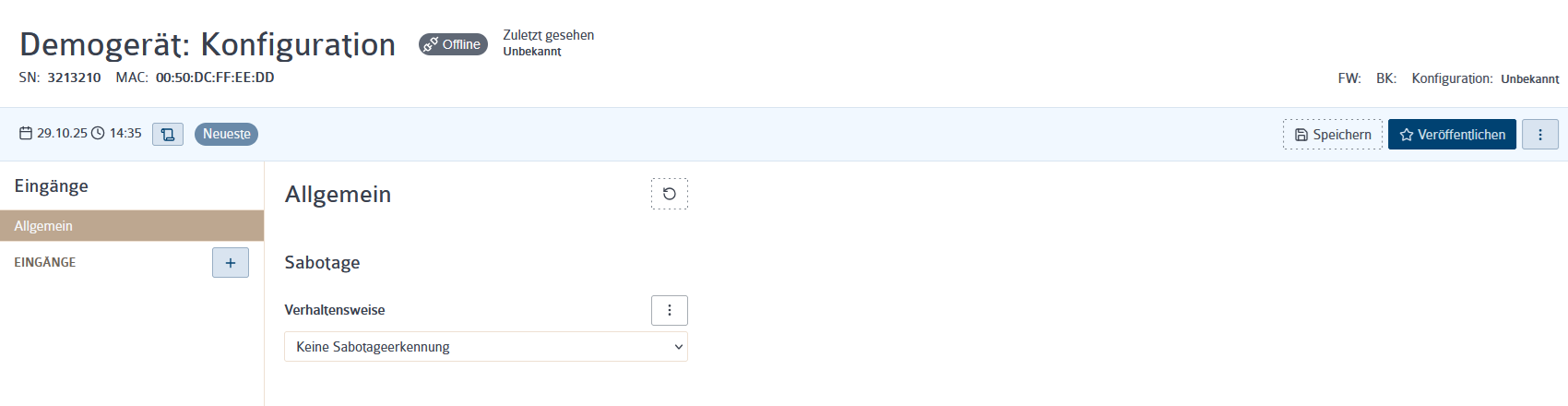

Eingänge
Menü zur Konfiguration verwendeter Eingänge.
Allgemein
Verhaltensweise
Keine Sabotageerkennung
Sabotage wird nicht erkannt und nicht gemeldet.
Manuelle Rückstellung (gem. VdS)
Sabotagemeldungen müssen manuell zurückgesetzt werden.
Automatische Rückstellung
Sabotagemeldungen werden automatisch zurückgesetzt.
Meldungsart
Auswahl der zugehörigen Meldungsart.
Eingänge

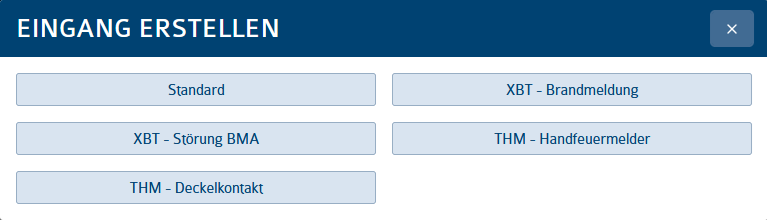

Ein Klick auf das Pluszeichen öffnet folgenden Auswahldialog:
Standard
Name
Freitext zur Bezeichnung des Eingangs.
Hw-Anschluss
Auswahl des Anschlusses.
Auslöseverzögerung
Das jeweilige Kriterium muss für die eingestellte Zeit aktiv sein, bevor eine Meldung generiert wird.
Beschaltung
Konfiguration des Abschlusswiderstands des Eingangs.10 k
Beschaltung mit einem 10 kΩ Ruhewiderstand.15 k
Beschaltung mit einem 15 kΩ Ruhewiderstand.Kurzschluss
In Ruhe ist der Eingang kurzgeschlossen.Sabotageüberwacht
Ruhezustand: 10 kΩ ± 40 %
Auslösezustand: 2,7 kΩ ±40 %
Sabotagezustand: Alle Widerstandswerte außerhalb dieser Bereiche.100 % Arbeitsstrom
100 % Ruhestrom
40 % Arbeit/Ruhe
Auslösung, wenn Eingang
Offen
Ein öffener Eingang erzeugt eine Auslösung des Kriteriums.
Geschlossen
Ein geschlossener Eingang erzeugt eine Auslösung des Kriteriums.
Zielabfolge
Auswahl der zu verwendenden Zielabfolge für die Meldung.
Meldungsart
Auswahl der zugehörigen Meldungsart.
Meldung wirkt auf den Quittungsausgang NQ
Die Ansteuerung des Quittungsports kann für die jeweilige Meldung deaktiviert werden.
Meldung wird blinkend an der Alarm-LED (Rot) angezeigt
Das Ansteuern der roten LED, wenn sich eine Meldung in der Warteschlange befindet, wird deaktiviert.
ESPA-Freigabe
Eingang wird als Freigabe für das Versenden von ESPA-Meldungen genutzt.
BACnet-Freigabe
Eingang wird als Freigabe für das Versenden von BACnet-Meldungen genutzt.
XBT - Brandmeldung
Name
Freitext zur Bezeichnung des Eingangs.
Hw-Anschluss
Auswahl des Anschlusses.
Auslöseverzögerung
Das jeweilige Kriterium muss für die eingestellte Zeit aktiv sein, bevor eine Meldung generiert wird.
Zielabfolge
Auswahl der zu verwendenden Zielabfolge für die Meldung.
Meldungsart
Auswahl der zugehörigen Meldungsart.
XBT - Störung BMA
Name
Freitext zur Bezeichnung des Eingangs.
Hw-Anschluss
Auswahl des Anschlusses.
Auslöseverzögerung
Das jeweilige Kriterium muss für die eingestellte Zeit aktiv sein, bevor eine Meldung generiert wird.
Zielabfolge
Auswahl der zu verwendenden Zielabfolge für die Meldung.
Meldungsart
Auswahl der zugehörigen Meldungsart.
THM - Handfeuermelder
Name
Freitext zur Bezeichnung des Eingangs.
Hw-Anschluss
Auswahl des Anschlusses.
Auslöseverzögerung
Das jeweilige Kriterium muss für die eingestellte Zeit aktiv sein, bevor eine Meldung generiert wird.
Zielabfolge
Auswahl der zu verwendenden Zielabfolge für die Meldung.
Meldungsart
Auswahl der zugehörigen Meldungsart.
THM - Deckelkontakt
Name
Freitext zur Bezeichnung des Eingangs.
Hw-Anschluss
Auswahl des Anschlusses.
Auslöseverzögerung
Das jeweilige Kriterium muss für die eingestellte Zeit aktiv sein, bevor eine Meldung generiert wird.
Zielabfolge
Auswahl der zu verwendenden Zielabfolge für die Meldung.
Meldungsart
Auswahl der zugehörigen Meldungsart.
