TLV 1

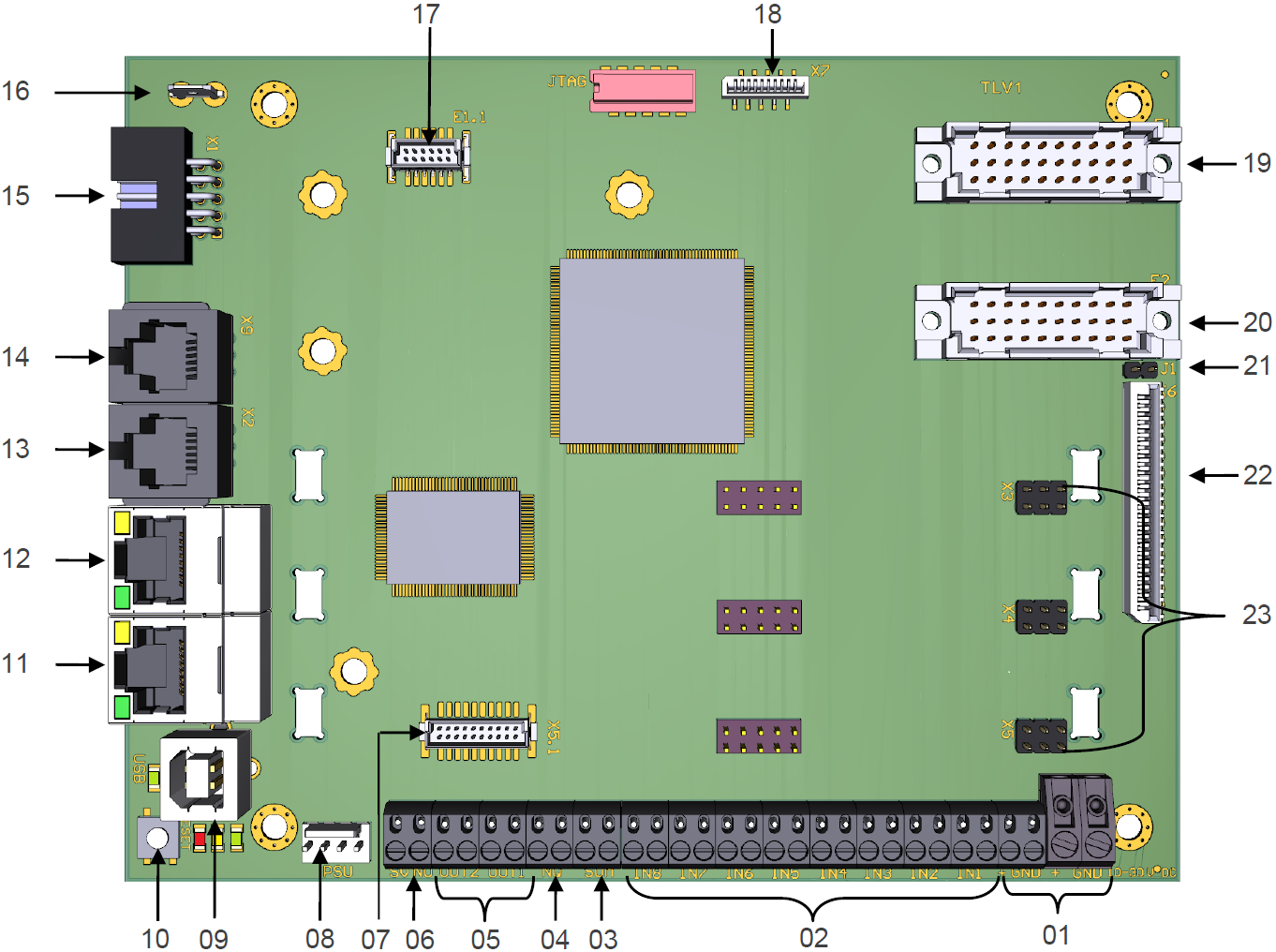

Übersicht
| Nummer | Bezeichnung | Funktion |
|---|---|---|
| 01 | + / GND | Spannungsversorgung 10–30 V |
| 02 | IN 1–8 | Eingänge |
| 03 | SUM | Summenstörausgang – Öffner (max. 30 V/100 mA) |
| 04 | NQ | Quittung – Öffner (max. 30 V/100 mA) |
| 05 | OUT 1 / 2 | Schaltausgang – Schließer (max. 30 V/100 mA) |
| 06 | SV NO | Spannungsüberwachung für NT 7500, ABI 15011 |
| 07 | X5.1 | Schnittstelle für PoE-Modul XEP 1 |
| 08 | PSU | Spannungsüberwachung für NT560-12/E |
| 09 | USB | Servicebuchse für Parametrierung (USB 2.0) |
| 10 | RESET | Reset-Taster |
| 11 | IP 1 | RJ45-Buchse 1 |
| 12 | IP 0 | RJ45-Buchse 0 |
| 13 | X2 | V.24 Schnittstelle (i. V. m. XVT3) für GMA-Komponenten/FzS |
| 14 | X9 | Schnittstelle für TAS-75B |
| 15 | X1 | V.24 Schnittstelle für externe Erweiterungskarten/GMA/FzS |
| 16 | - | Erdungslasche |
| 17 | E1.1 | Schnittstelle Ethernet |
| 18 | X7 | Flachbandanschluss für das externe LED-Modul TTA 1 |
| 19 | E1 | Steckplatz für Wegemodule |
| 20 | E2 | Steckplatz für Wegemodule |
| 21 | J1 | Spannungsversorgung über I2C (gesetzt) oder extern (nicht gesetzt) |
| 22 | X6 | I2C Schnittstelle für ABI-GMA |
| 23 | X3–X5 | UART-Schnittstelle für Erweiterungsmodule |

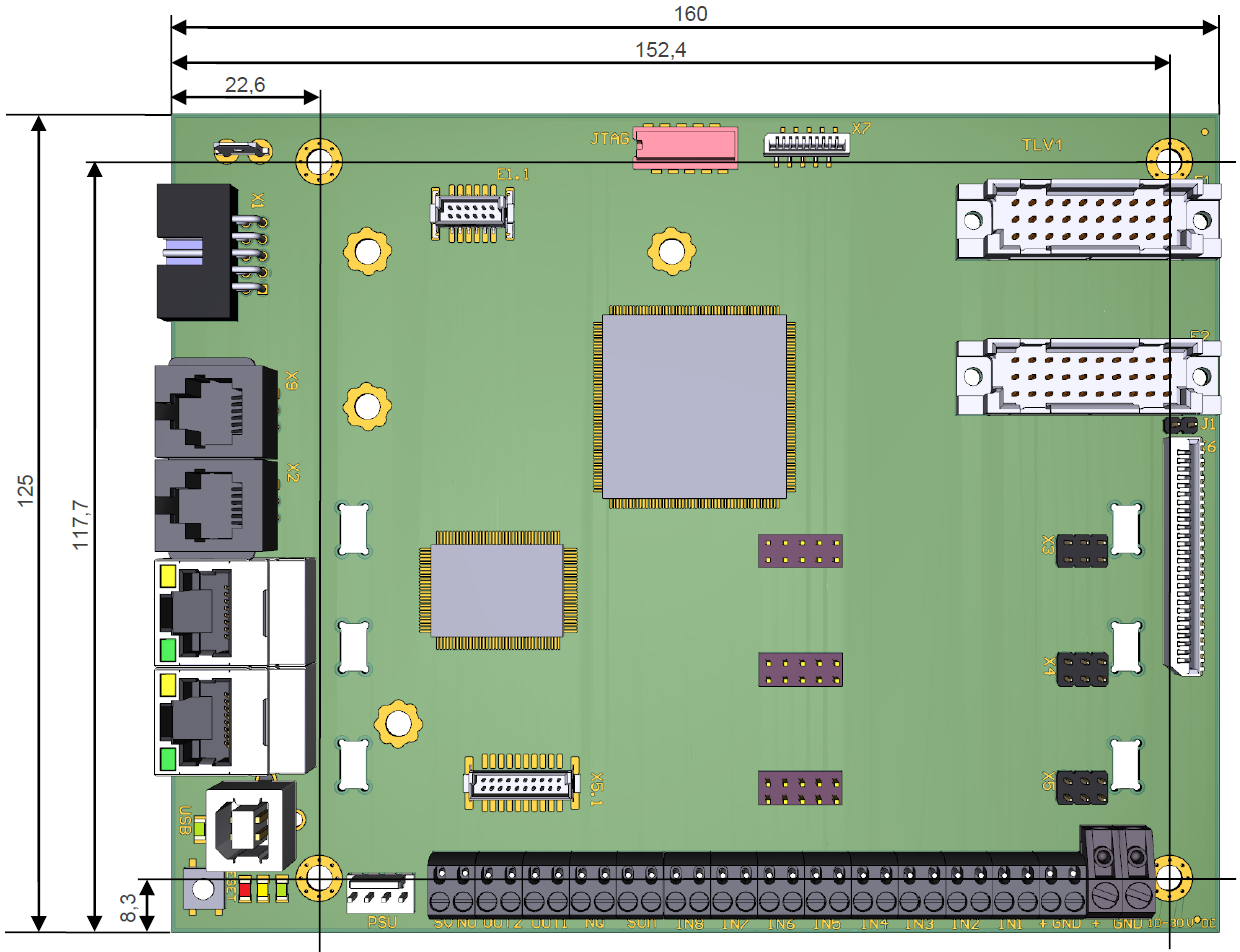

Maße
LEDs

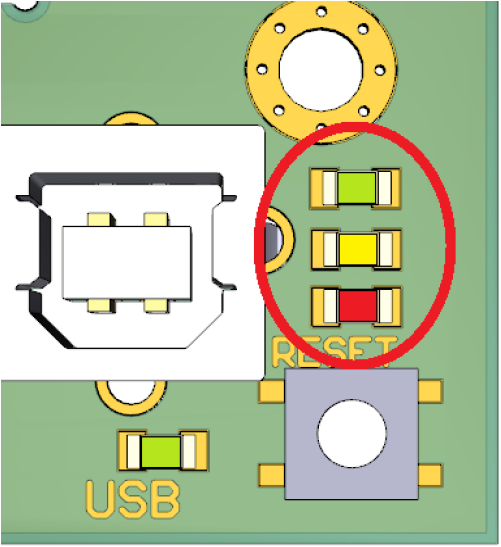

Status-LEDs
| LED | Aus | Ein | Blinken, langsam | Blinken, schnell | Blitzen |
|---|---|---|---|---|---|
| Grün | Baugruppe aus | Betrieb | Wartungsmodus | Übertragung | Remote- verbindung |
| Gelb | Keine Störung | Störung Spannungsversorgung | Störung Sabotage | Uhrzeit fehlt | Konfiguration fehlerhaft |
| Rot | Keine Meldung | Meldung anstehend | Verbindung aufgebaut | Alarm abgesetzt | - |

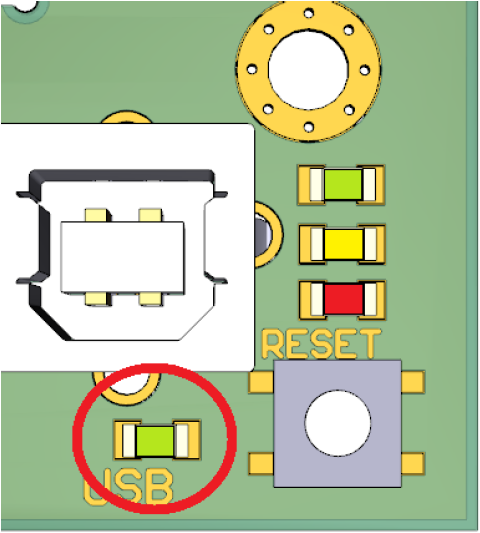

USB-LED
| LED | Zustand | Bedeutung |
|---|---|---|
| Grün | Aus | Keine USB-Verbindung |
| Ein | USB Link up |

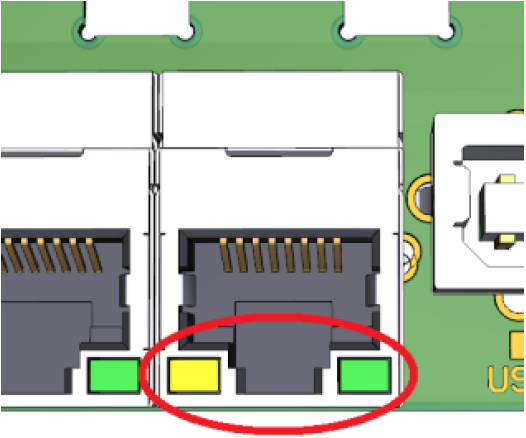

Ethernet-LEDs
| LED | Zustand | Bedeutung |
|---|---|---|
| Grün | Aus | Keine Netzwerkverbindung |
| Ein | Link up | |
| Blinken | Datenaustausch | |
| Gelb | Aus | 10 MBit/s |
| Ein | 100 MBit/s | |
| Blinken | - |

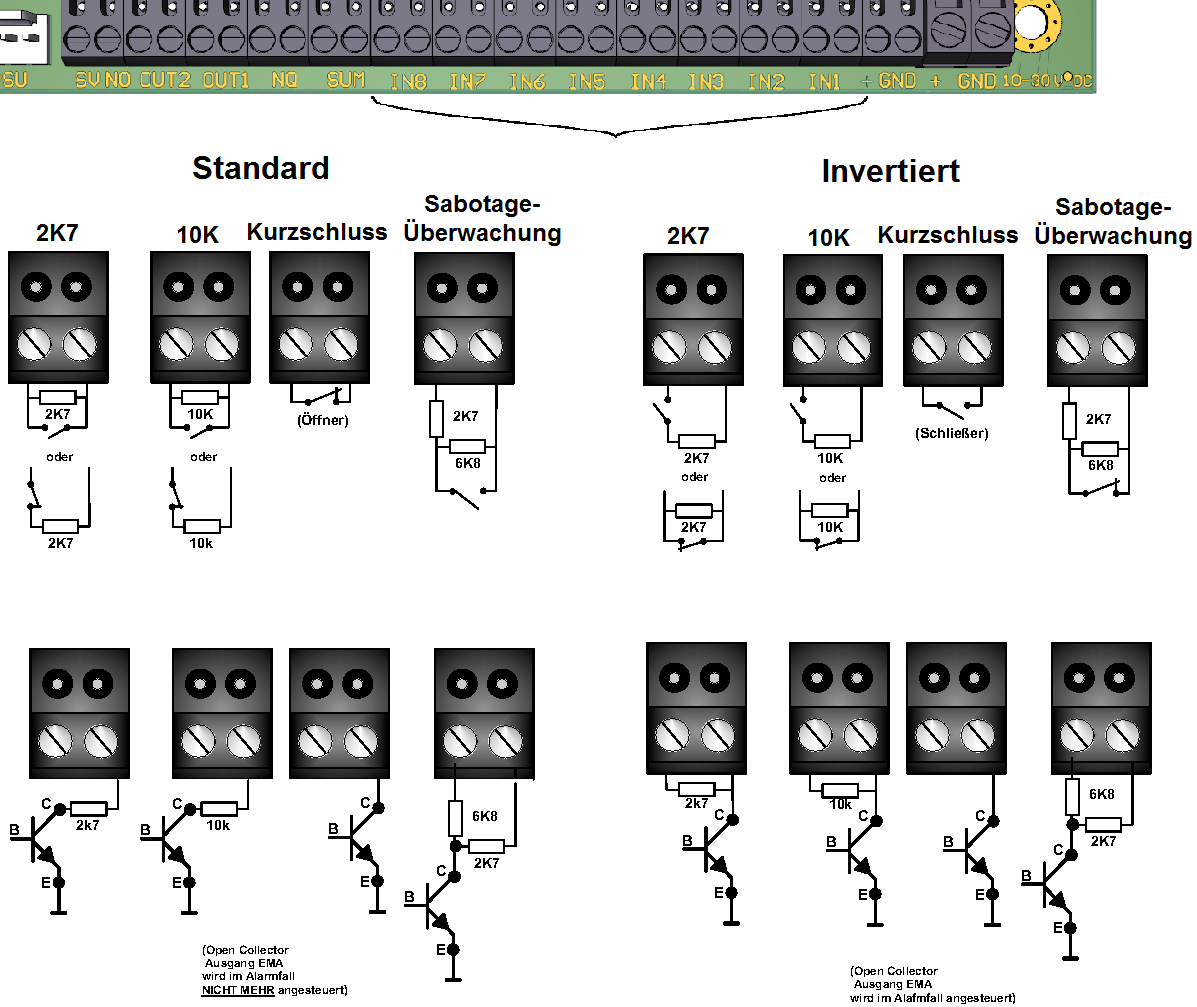

Eingänge
Die Schrauben mit einem Anzugsdrehmoment von 0,15 Nm anziehen.
Der zulässige Nennquerschnitt beträgt 0,08–1,5 mm².
Kurzschluss-Eingang (Öffner-Kontakt)
Im Ruhezustand ist die Linie kurzgeschlossen. Eine Unterbrechung führt zur Alarmauslösung.
10 kΩ / 2,7 kΩ
Im Ruhezustand ist die Linie mit 10 kΩ / 2,7 kΩ abgeschlossen. Eine Abweichung von ≥ 40 % führt zur Alarmauslösung.
Sabotageüberwacht
Standard
| Zustand | Wert |
|---|---|
| Ruhe | 10 kΩ ±40 % |
| Auslösung | 2,7 kΩ ±40 % |
| Sabotage | alle Widerstandswerte außerhalb dieser Bereiche |
15 kΩ Auslösung
| Zustand | Wert |
|---|---|
| Ruhe | 7 kΩ - 15 kΩ |
| Auslösung | 15 kΩ - 19 kΩ |
| Sabotage | alle Widerstandswerte außerhalb dieser Bereiche |
Ist die Linienbeschaltung auf Sabotageüberwacht 15 kΩ Auslösung eingestellt, werden Sabotageauslösungen automatisch zurückgesetzt.
Eine Klarmeldung des Zustands erfolgt nicht.
Um Open-Collector-Linien anschalten zu können, muss die Spannungsversorgung des TAS-Link IV über die GMA erfolgen.
SV/NO
Eingang zur Netzteilüberwachung. Verhalten ist abhängig vom gewählten Netzteiltyp.
NT 7400/7500
| Zustand | SV | NO |
|---|---|---|
| Netzstörung | GND | GND |
| Akkustörung | GND | +12 V |
| In Ordnung | +12 V | +12 V |
ABI 15011
| Zustand | SV | NO |
|---|---|---|
| Netzstörung | +12 V | GND |
| Akkustörung | GND | +12 V |
| In Ordnung | +12 V | +12 V |

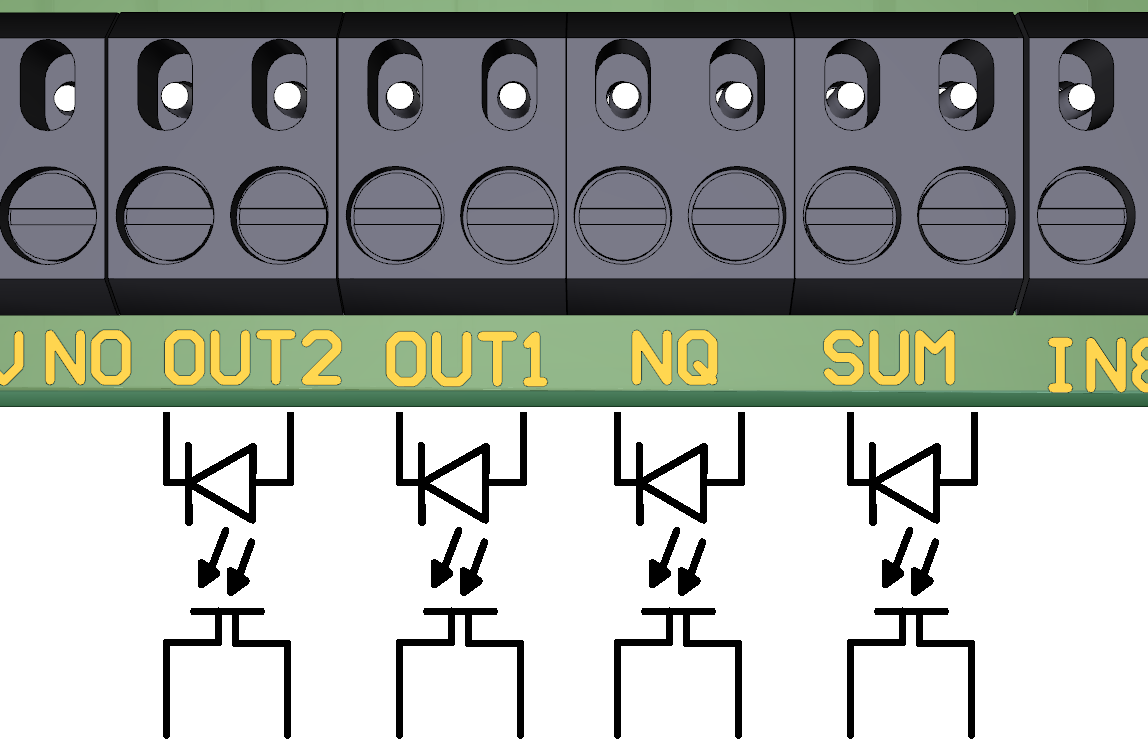

Ausgänge
Die Schrauben mit einem Anzugsdrehmoment von 0,15 Nm anziehen.
Der zulässige Nennquerschnitt beträgt 0,08–1,5 mm².
Die potentialfreien Optorelais/-koppler nicht mit mehr als 100 mA oder 30 V belasten.
OUT 1/2
Diese Schaltausgänge dienen zum Schalten eines Signals z. B. als Fernwirksignal oder als Schaltfunktion bei Eingangsauslösung. Die Ausgänge sind mit bidirektionalen Optokopplern potentialfrei ausgeführt.
Es müssen mindestens 2,2 V oder 1 mA über OUT 1 oder 2 geführt werden, damit diese aktiv werden. Zu geringe Ströme bzw. Spannungen beeinträchtigen die Funktion.
SUM
Der Summenstörausgang ist in Ruhelage geschlossen. Bei Auslösung durch ein konfiguriertes Kriterium öffnet der Kontakt.
NQ
Negativ (Standard)
Der Quittungsausgang ist im Ruhezustand geschlossen. Kann eine Meldung für einen Zeitraum von 240 Sekunden nicht übertragen werden, wird der Ausgang für ≥1 Sekunde geöffnet (≥500 kΩ). Der Quittungsausgang ist mit einem Optokoppler potentialfrei ausgeführt.
Positiv
Der Ausgang ist im Ruhezustand geschlossen. Nach dem erfolgreichen Übertragen einer Meldung wird der Ausgang für ca. 1 Sekunde geöffnet.
Technische Daten
| Betriebsspannung | 10,2–30 V DC |
| Nennspannung | 12 V DC |
| Typische Leistungsaufnahme | 1,1 W |
| Maximale Leistungsaufnahme | 1,4 W |
| Maximale Leitungslänge je Eingang | 500 m |
| Maximale Leitungslänge Ethernet | 100 m |
| Anzahl Eingänge | 8 |
| Beschaltung Eingänge | Kurzschluss, 2k7 Ω, 10 k Ω |
| Anzahl Ausgänge | 4 (Optorelais, max. 30 V / 100 mA) |
| Downloadrate / Uploadrate | 100 Mbit/s via RJ45-Schnittstelle |
| Maße | 160 x 125 x 21 mm |
| Temperaturbereich | -10 °C bis +55 °C ohne Akku |
| Gewicht | ca. 150 g |
